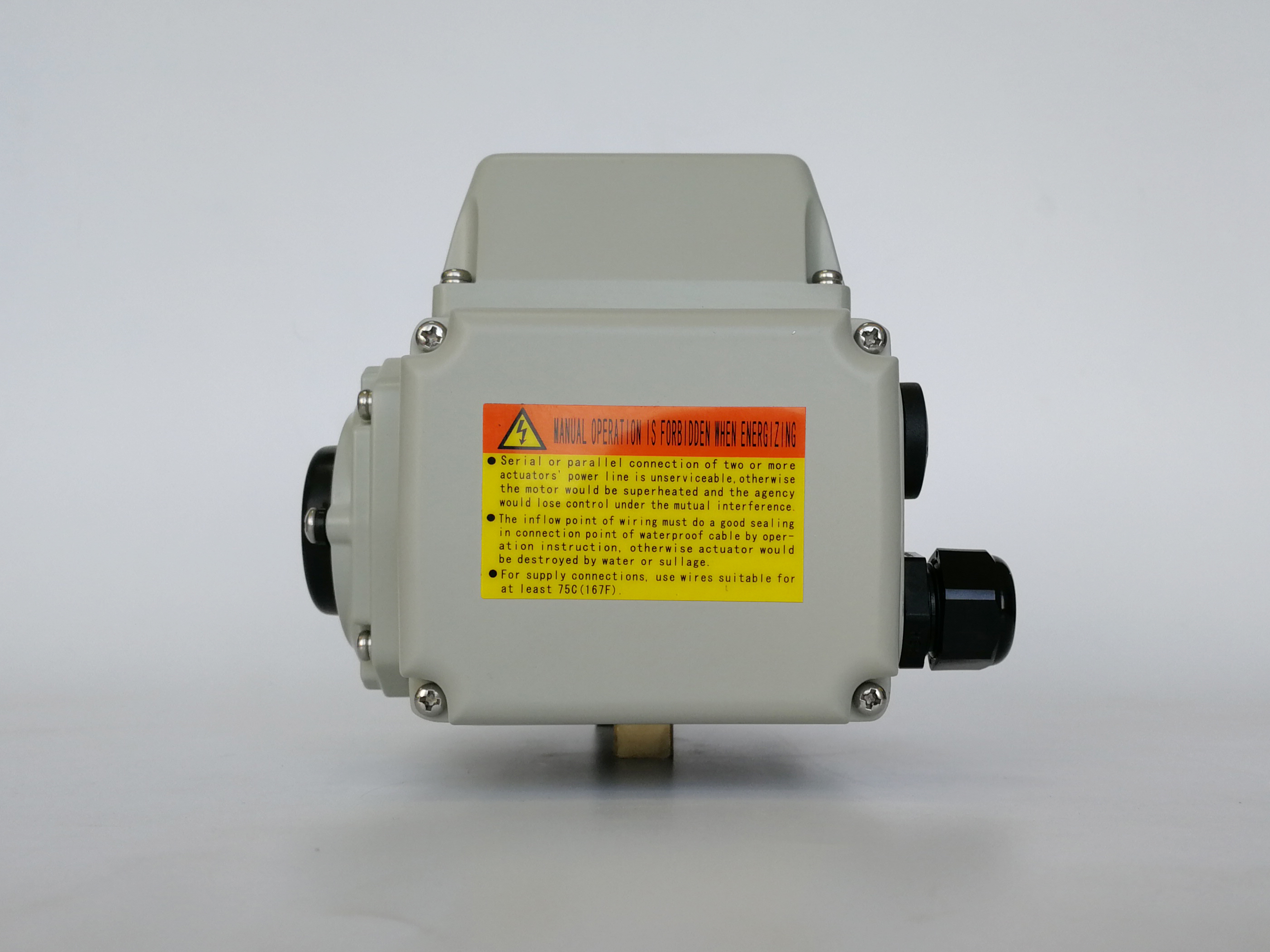

DC24V 30S 100Nm protezione contro coppia Attuatore elettrico impermeabile
Dettagli
| Caratteristica | Robusto, impermeabile IP67 | Angolo di installazione | 360° |
|---|---|---|---|
| Nome | attuatore a quarto di giro | Grado di protezione | IP67 NEMA4/4X |
| Alimentazione elettrica | 24VAC/110VAV/220VAC | Installazione | Installazione e manutenzione facili |
| Struttura | Attuatore | Colore | Personalizzato |
| Evidenziare | Attuatore elettrico DC24V con protezione contro la coppia eccessiva,attuatore impermeabile a quattro giri 100Nm,Attuatore elettrico 30S con progettazione impermeabile |
||
Descrizione di prodotto
Attuatore elettrico compatto a tenuta stagna a quarto di giro/protezione da sovracoppia opzionale
Parametri di prestazione
| Parametri di prestazione | ||||||
|---|---|---|---|---|---|---|
| Tipo | DCL-10 | |||||
| Energia | DC24V | CC 12 V | AC24V | AC110V | AC380V | AC220V |
| Potenza del motore | 25 W | 25w | 25 W | 25 W | 15 W | 25 W |
| Corrente nominale | 2.03A | 2,60 A | 2.12A | 0,57A | 0,10 A | 0,35 A |
| Tempo/Coppia standard | 30S/100Nm | |||||
| Tempo/Coppia opzionale | 15S/50Nm | 15S/50Nm 60S/100Nm | ||||
| Angolo di sterzata | 0～900Regolabile, regolabile da 0 a 360° | |||||
| Circuito di controllo disponibile | Tipo di A,B,C,D,E,F,G,H, | |||||
| Peso totale | 4,5 kg | |||||
| Resistenza isolante | 100 MΩ/250 V CC | 100 MΩ/500 VCC | ||||
| Classe di tensione di resistenza | 500 V CA 1 minuto | 1500 V CA 1 minuto | 1800 V CA 1 minuto | |||
| Classe di protezione | IP67 | |||||
| Angolo di installazione | 3600a qualsiasi angolazione | |||||
| Interfaccia elettrica | Due connettori per cavi G1/2 impermeabili, uno per la linea di alimentazione e uno per la linea di segnale | |||||
| Temperatura ambiente | -25～+55℃ | |||||
| Funzione opzionale | Protezione da coppia eccessiva/riscaldatore/indicatore cupola/maniglia | |||||
Descrizione
Gli attuatori elettrici DCL della serie comune vengono generalmente utilizzati per azionare valvole a farfalla a un quarto di giro, valvole a sfera, serrande e bracci oscillanti. Quando viene ricevuto un segnale di potenza continuo, il motore ruota in una direzione e aziona l'uscita attraverso un riduttore interamente in metallo dotato di un ingranaggio a vite senza fine dello stadio finale, completando una rotazione di 90°. Il motore si arresta automaticamente quando le camme interne impegnano i finecorsa. Quando viene applicato un segnale continuo inverso, il motore gira nella direzione opposta, riportando l'uscita nella sua posizione originale.
Una protezione da sovracoppia è disponibile come opzione quando è richiesto un controllo preciso della coppia. È inoltre integrato un elemento riscaldante elettronico PTC come riscaldatore anticondensa controllato termostaticamente, proteggendo l'attuatore da danni legati all'umidità.
Riepilogo delle caratteristiche
| Caratteristica: | Robusto IP67 a tenuta stagna |
|---|---|
| Angolo di installazione: | 360° |
| Peso totale: | Da 4,5 kg a 20 kg |
| Temperatura ambiente: | -25℃~+55℃ / -13°F~+131°F |
| Alimentazione elettrica: | 24VCA/110VAV/220VCA |
| Struttura: | Attuatore |
| Tempo/Coppia standard: | Da 30S a 75S/100Nm A 2500Nm/885in.lbs A 22.125in.lbs |
| Nome: | Attuatore a un quarto di giro |
| Potenza motore: | Da 15 W a 140 W |
| Grado di protezione: | IP67NEMA4/4X |
| Installazione: | Installazione e manutenzione facili |
| Colore: | Personalizzato |
Caratteristiche
- Funzionamento a quarto di giro con limiti meccanici
- Robusto involucro in alluminio pressofuso resistente all'acqua IP67/test al 100% sott'acqua
- Due finecorsa ausiliari per confermare la posizione della valvola
- Indicatore visivo di posizione della valvola/piatto o convesso
- Azionamento manuale/volantino opzionale
- Motore resistente con protezione da sovraccarico termico con protezione da surriscaldamento PTC
- Trasmissione ad ingranaggi interamente in metallo autobloccante, non è necessario alcun freno aggiuntivo
- La protezione da sovracoppia è opzionale per coppie di attuatori superiori a 100 Nm
- Elencato CSA secondo UL429 e CSA C22.2, marchio CE, conforme a RoHS 3
Applicazione
- LABS universitari, laboratori automobilistici.
- risparmio di carburante diesel, ecc.
- Piccole apparecchiature come il risparmio idrico, il sistema di controllo automatico e il controllo automatico industriale nei college e nelle università.
- Irrigazione agricola, protezione ambientale, approvvigionamento idrico e drenaggio, lavori di trattamento delle acque.
- Apparecchi per il risparmio idrico, apparecchiature per l'acqua potabile, ecc.
