IP67 CE Modulazione DC24V Attuatore elettrico senza spazzole

  • IP67 CE Modulating DC24V Brushless Quarter Turn Electric Actuator
Luogo di origine WUHAN, CINA
Marca DCL
Certificazione CE/ROHS/CSA/IP67
Numero di modello DCL-10GE/40GE
Quantità di ordine minimo 1 pz
Imballaggi particolari Cartone/Pallet
Tempi di consegna 7 giorni lavorativi
Termini di pagamento D/P, T/T, Western Union,
Capacità di alimentazione 5000 pezzi/mese
Dettagli
Tempo di azione 15s/30s Coppia in uscita 0-600Nm
Segnale di ingresso 4-20MADC Segnale di uscita 4-20MADC
Alimentazione elettrica 24 V CC Angolo di installazione 360°
Potenza del motore 30W/70W Peso totale 4,5 kg/9,5 kg
temperatura ambiente -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Grado di protezione IP67 NEMA4/4X
Evidenziare

Attuatore elettrico impermeabile IP67

,

Attuatore a quattro giri senza spazzola DC24V

,

Attuatore modulante certificato CE
Lasciate un messaggio
Descrizione di prodotto

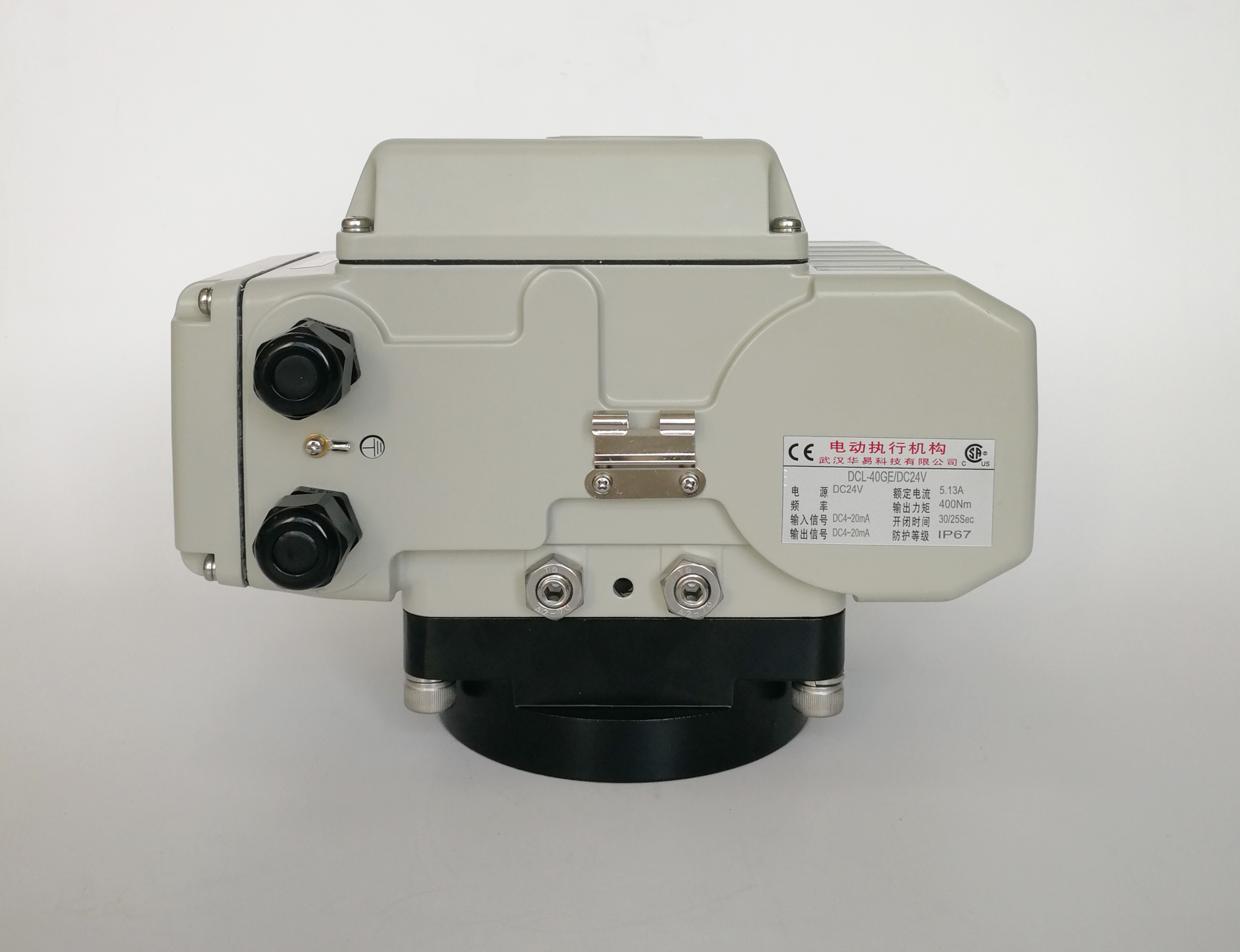

Attuatore elettrico DC Brushless a quarto di giro modulante

DCL-10GE 40GE dimensioni e parametri.pdf

Caratteristiche
  • La coppia può essere impostata con precisione entro un certo intervallo
  • Motore DC brushless per impieghi gravosi, basso aumento di temperatura, maggiore durata, elevata coppia di spunto e forza d'inerzia molto piccola
  • Controllo del test di coppia e protezione da sovraccarico tramite corrente
  • Controller servo proporzionale compatto e intelligente in resina plastica installato
  • Robusto involucro in lega di alluminio IP 67, protezione contro polvere e acqua
  • Comando manuale
  • Installazione diretta ISO5211
  • Certificato UL/CSA/CE/RoHS 3
Descrizione

Il DCL-10GE/40GE è alimentato da 24VDC e controllato proporzionalmente da un segnale di ingresso 4-20mA o 2-10V. Il motore DC brushless integrato offre vantaggi significativi per le applicazioni di attuatori. Grazie al suo rotore a magneti permanenti, l'aumento di temperatura del motore è inferiore di 20°C rispetto a un motore AC standard, garantendo una minima generazione di calore anche durante avviamenti frequenti. Progettato con elevata coppia di spunto e forte capacità di sovraccarico, l'attuatore può sostenere fino a 1.200 operazioni all'ora.

Inoltre, il motore DC brushless funziona senza attrito meccanico e dispone di frenatura elettromagnetica inversa. Per migliorare l'accuratezza del posizionamento (con un margine di errore inferiore a ±1%) e ridurre le vibrazioni, il motore decelera automaticamente quando si avvicina al setpoint target.

In caso di valvola bloccata che richiede una coppia superiore alla norma, l'attuatore della serie GE impiega una funzione di recupero intelligente: invertirà automaticamente leggermente, quindi ruoterà in avanti a una velocità inferiore e con una coppia maggiore per superare l'ostruzione finché la valvola non si muoverà fluidamente alla normale velocità operativa.

Parametri di prestazione
Tipo DCL-10GE DCL-40GE

DC24V±10% DC24V±10%
Potenza motore 30W 70W
Corrente massima 3.3A 1.8A 8.9A 6.6A
Tempo di azione 15S 30S 15S 30S
Coppia di uscita 0~100Nm Opzionale 100~400Nm Opzionale 100~600Nm Opzionale
Peso totale 4.5kg 9.5kg
Segnale di ingresso 4~20mADC
Segnale di uscita 4~20mADC
Errore di base non più di ±1%
Errore di reciprocità Non più di 1%
Spazio morto 0.5~5.0% regolabile
Caratteristica di smorzamento 0 volte
Errore di ripetizione nell'attuatore ≤1%
Angolo di rotazione 0~900 Regolabile
Resistenza di isolamento 100MΩ/250VDC
Classe di tensione di tenuta 500VAC 1 minuto
Classe di protezione IP67
Angolo di installazione 3600 a qualsiasi angolazione
Interfaccia elettrica Due connettori per cavi impermeabili G1/2, uno per la linea di alimentazione e uno per la linea di segnale
Temperatura ambiente -25~+55℃
Funzione opzionale Riscaldatore/Interruttore a contatto passivo/Indicatore a cupola
