Attuatore elettrico a quarto di giro ultra compatto AC24VDC / CE/CSA

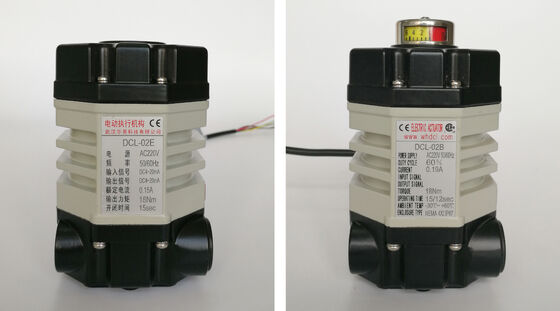

  • CE/CSA Ultra Small Electric AC24VDC Quarter Turn Actuator
Luogo di origine WUHAN, CINA
Marca DCL
Certificazione CE/ROHS/CSA/IP67
Numero di modello DCL-02G
Quantità di ordine minimo 1 pz
Imballaggi particolari Cartone/Pallet
Tempi di consegna 7 giorni lavorativi
Termini di pagamento D/P, T/T, Western Union,
Capacità di alimentazione 5000 pezzi/mese
Dettagli
Tempo/coppia standard 15s/18nm Tempo/coppia opzionale 7s/9nm 60s/18nm
Peso totale 1,2 kg Alimentazione elettrica 24VDC / 12VDC facoltativo
Potenza del motore 8W Temperatura ambiente -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F.
Angolo di installazione 360° Grado di protezione IP67 NEMA4/4X
Evidenziare

Attuatore di rotazione per quarti ultrapiccoli

,

Attuatore a quarto di giro da 24V DC

,

Attuatore a quarto di giro certificato CE CSA
Lasciate un messaggio
Descrizione di prodotto
Attuatore elettrico a quarto di giro con alloggiamento in lega di alluminio 24VDC/12VDC ultra-piccolo

DCL-02 dimensioni e parametri.pdf

Caratteristiche
  • Standard a quarto di giro, angolo di rotazione inferiore a 360° opzionale
  • Motore a spazzole con magneti permanenti in terre rare, robustezza perfetta, bassissimo aumento di temperatura durante il funzionamento
  • Coperchio dell'alloggiamento impermeabile con grado IP67 per uso interno ed esterno
  • Due interruttori di finecorsa aggiuntivi per confermare la posizione della valvola
  • Autobloccante allo spegnimento
  • Robusto treno di ingranaggi con ingranaggi metallici nitrurati a freddo
  • Funzionamento manuale con maniglia
  • Marcato CE/Testato RoHS 3/Certificato CSA
Descrizione

Il DCL-02G è ampiamente utilizzato in ambienti industriali ad alta sicurezza dove è richiesta un'alimentazione di sicurezza 24VDC o 12VDC. Il design a bassa tensione elimina efficacemente il rischio garantendo la massima sicurezza per il personale in loco.

L'attuatore è dotato di un motore a magneti permanenti in terre rare, che fornisce un flusso magnetico significativamente più forte rispetto ai motori con magneti in ferrite convenzionali. Ciò consente una maggiore coppia di uscita all'interno di una struttura più compatta, ottenendo una densità di potenza superiore.

Inoltre, il motore è progettato per un'eccezionale stabilità del carico. A differenza dei tipici motori DC, che subiscono una riduzione della velocità sotto carico pesante o un eccesso di velocità sotto carico leggero, il DCL-02G mantiene una velocità operativa stabile anche in condizioni di carico fluttuanti. Ciò garantisce un controllo fluido della valvola, un impatto minimo delle vibrazioni e un aumento di temperatura notevolmente basso durante il funzionamento.

Il risultato è prestazioni affidabili, efficienti e sicure in applicazioni impegnative.

Parametri di prestazione
Parametri di prestazione



Tipo DCL-02 DCL-MZZ (Giri multipli)
Alimentazione DC24V AC24V AC110V AC220V DC24V
Potenza motore 8W 6W 6W 6W 20W
Corrente nominale 0.7A 1.3A 0.3A 0.15A 1.1A
Tempo/Coppia standard 15S/18Nm 18Nm
Tempo/Coppia opzionale 7S/9Nm 60S/18Nm 　
Angolo di rotazione o giri 0～900 3 giri/min
Circuito di controllo disponibile Tipo G Tipo A,B Tipo A,B ,E , 　
Peso totale 1.2kg
Resistenza di isolamento 100MΩ/250VDC 100MΩ/500VDC 100MΩ/250VDC
Classe di tensione di tenuta 500VAC 1 minuto 1500VAC 1 minuto 500VAC 1 minuto
Classe di protezione IP67
Angolo di installazione 3600 a qualsiasi angolo
Interfaccia elettrica Cavo a 7 poli per connessione
Temperatura ambiente -25～+55℃
Fusibile 2A 3A 1A 1A 2A
