AC24V IP67 360° 100Nm Attuatore a quattro giri impermeabile

  • AC24V IP67 360° 100Nm Water-proof Quarter Turn Actuator
Luogo di origine WUHAN, CINA
Marca DCL
Certificazione CE/ROHS/CSA/IP67
Numero di modello DCL-10B
Quantità di ordine minimo 1 pz
Imballaggi particolari Cartone/pallet
Tempi di consegna 7 giorni lavorativi
Termini di pagamento D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione 5000 pezzi/mese
Dettagli
Caratteristica Robusto, impermeabile IP67 Angolo di installazione 360°
Nome attuatore a quarto di giro Grado di protezione IP67 NEMA4/4X
Alimentazione elettrica 24VAC/110VAV/220VAC Installazione Installazione e manutenzione facili
Struttura Attuatore Colore Personalizzato
Evidenziare

Attuatore a quart'ora impermeabile IP67

,

Attuatore a quarto giro a coppia di 100 Nm

,

Attuatore AC24V a quarto turno
Lasciate un messaggio
Descrizione di prodotto

Attuatore elettrico compatto a quarto di giro a tenuta stagna / protezione da sovraccarico di coppia opzionale

Parametri di Prestazione

Parametri di Prestazione
Tipo DCL-10
Alimentazione DC24V AC24V AC110V AC380V AC220V
Potenza Motore 25W 25W 25W 15W 25W
Corrente Nominale 2.03A 2.12A 0.57A 0.10A 0.35A
Tempo/Coppia Standard 30S/100Nm
Tempo/Coppia Opzionale 15S/50Nm 15S/50Nm 60S/100Nm
Angolo di Rotazione 0～900 Regolabile,0～360° Regolabile
Circuito di Controllo Disponibile Tipo A,B,C,D,E,F,G,H,
Peso Totale 4.5kg
Resistenza di Isolamento 100MΩ/250VDC 100MΩ/500VDC
Classe di Tensione di Tenuta 500VAC 1 minuto 1500VAC 1 minuto 1800VAC 1 minuto
Classe di Protezione IP67
Angolo di Installazione 3600 a qualsiasi angolo
Interfaccia Elettrica Due connettori per cavi a tenuta stagna G1/2, uno per la linea di alimentazione e uno per la linea di segnale
Temperatura Ambiente -25～+55℃
Funzione Opzionale Protezione da sovraccarico di coppia/Riscaldatore/Indicatore a cupola/Maniglia

Descrizione

Gli attuatori elettrici della serie DCL Standard sono progettati specificamente per l'azionamento preciso di dispositivi a quarto di giro, tra cui valvole a farfalla, valvole a sfera, serrande e bracci oscillanti. Ricevendo un segnale di controllo elettrico continuo, il motore interno ruota unidirezionalmente, trasmettendo la coppia all'albero di uscita tramite un treno di ingranaggi interamente in metallo completamente chiuso, con un gruppo di ingranaggi a vite senza fine allo stadio finale, eseguendo così una corsa rotazionale precisa di 90°. La corsa dell'attuatore viene automaticamente terminata quando il meccanismo a camma integrato attiva gli interruttori di fine corsa dedicati a entrambe le estremità della corsa. Al contrario, l'applicazione di un segnale di controllo continuo inverso avvierà la contro-rotazione del motore, spingendo l'albero di uscita a tornare alla sua posizione di partenza.

Per applicazioni che richiedono una regolazione precisa della coppia, è disponibile un modulo di protezione da sovraccarico di coppia opzionale. Inoltre, un elemento riscaldante elettrico PTC (Coefficiente di Temperatura Positivo) è integrato come equipaggiamento standard; questo riscaldatore anticondensa a controllo termostatico mantiene la cavità interna dell'attuatore al di sopra del punto di rugiada, prevenendo efficacemente i danni indotti dall'umidità e garantendo un funzionamento affidabile a lungo termine.

Riepilogo delle Caratteristiche

Caratteristica: IP67 a tenuta stagna robusto
Angolo di Installazione: 360°
Peso Totale: Da 4,5KG a 20KG
Temperatura Ambiente: -25℃~+55℃ / -13°F~+131°F
Alimentazione: 24VAC/110VAV/220VAC
Struttura: Attuatore
Tempo/Coppia Standard: Da 30S a 75S/Da 100Nm a 2500Nm/Da 885in.lbs a 22125in.lbs
Nome: Attuatore a Quarto di Giro
Potenza Motore: Da 15W a 140W
Grado di Protezione: IP67 NEMA4/4X
Installazione: Facile Installazione e Manutenzione
Colore: Personalizzato

Caratteristiche

  • Funzionamento a quarto di giro con limiti meccanici
  • IP67 a tenuta stagna robusto, robusto involucro in alluminio pressofuso/Testato al 100% sott'acqua
  • Due interruttori di fine corsa ausiliari per confermare la posizione della valvola
  • Indicatore visivo della posizione della valvola/piatto o convesso
  • Esclusione manuale/volantino opzionale
  • Protezione da sovraccarico termico motore per impieghi gravosi con protezione PTC contro il surriscaldamento
  • Trasmissione a ingranaggi interamente in metallo autobloccante, non è necessario alcun freno aggiuntivo
  • La protezione da sovraccarico di coppia è opzionale per attuatori con coppia superiore a 100 Nm
  • Elencato CSA secondo UL429 e CSA C22.2, marchio CE, conforme a RoHS 3

Applicazione

  1. LAB universitari, laboratori automobilistici.
  2. Produzione di farmaci, risparmio di carburante diesel, ecc.
  3. Piccole apparecchiature come risparmio idrico, sistema di controllo automatico e controllo automatico industriale in college e università.
  4. Irrigazione agricola, protezione ambientale, approvvigionamento idrico e drenaggio, lavori di trattamento delle acque.
  5. Elettrodomestici a risparmio idrico, apparecchiature per l'acqua potabile, ecc.

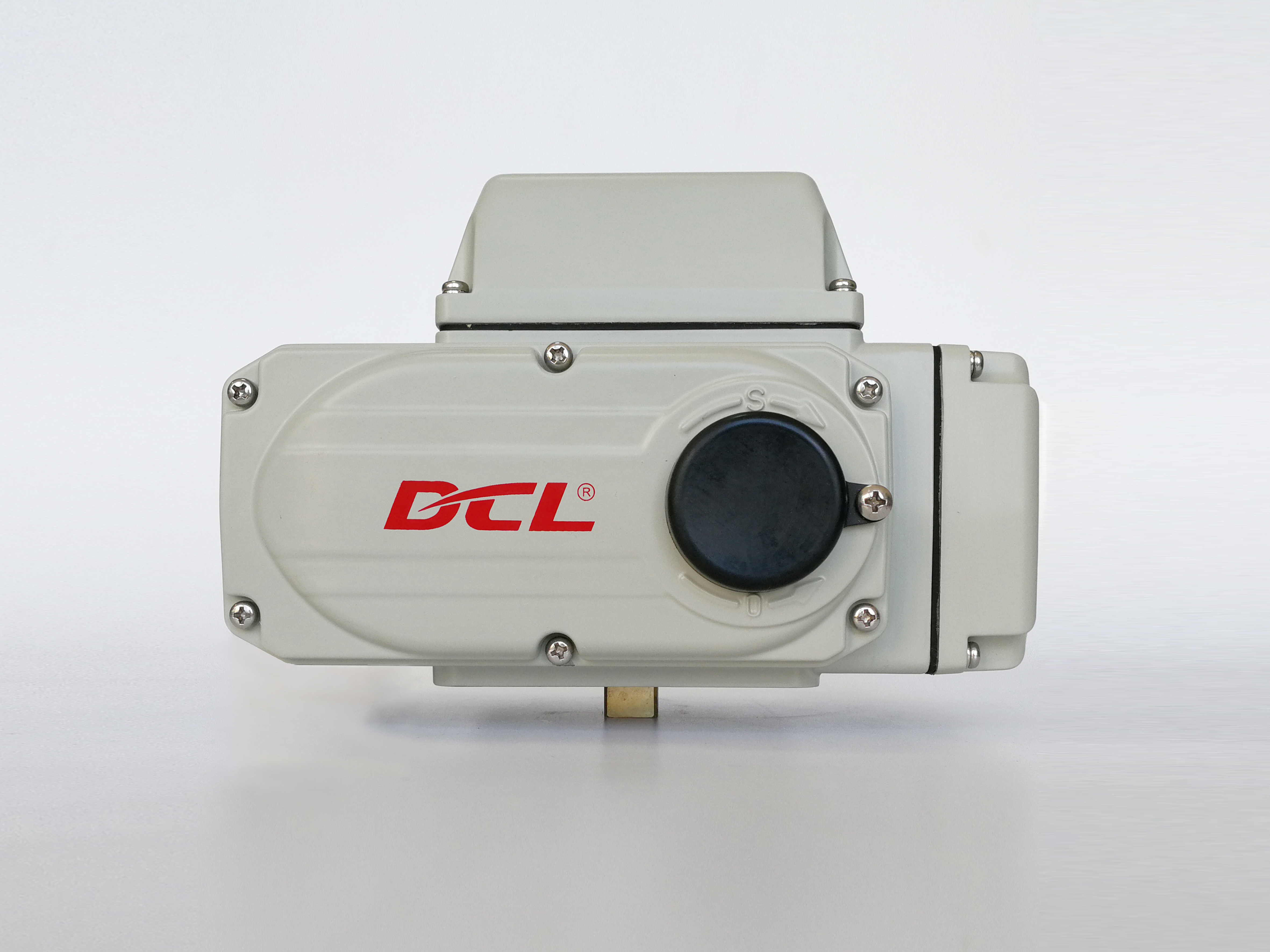

AC24V IP67 360° 100Nm Attuatore a quattro giri impermeabile 0

Chi Siamo:

Dynamic Corporation Limited è un'impresa azionaria/high-tech con autorità di esportazione autonoma, impegnata nella ricerca, sviluppo, produzione e vendita di attuatori elettrici, valvole elettriche e il relativo sistema di controllo dell'automazione. Il prodotto principale, l'attuatore elettrico serie DCL, è caratterizzato da una struttura compatta, un aspetto raffinato, un controllo intelligente, prestazioni notevoli, qualità superiore, facilità d'uso e così via.

L'attuatore elettrico serie DCL è ampiamente utilizzato nel settore industriale, come petrolio, chimica, energia elettrica, fusione, energia, farmaceutica, cartiera, trattamento delle acque, alimenti, birrifici, costruzioni navali e il sistema di automazione per l'edilizia, ed è pienamente apprezzato e affidabile dai clienti. Molti clienti in varie linee industriali con la loro pratica nel corso degli anni confermano che i prodotti della serie DCL di attuatori elettrici presentano un'eccezionale affidabilità, durata e assistenza post-vendita, oltre che in termini di qualità.
Nell'industria cartaria, l'aumento dei costi dei materiali, la protezione ambientale e l'azione frequente richiedono alla nostra azienda di sviluppare e fornire vari attuatori con alta precisione e buona reputazione. I nostri prodotti hanno svolto un buon ruolo di progresso della qualità e riduzione dei costi per l'industria cartaria e hanno conquistato una grande quota di mercato.
