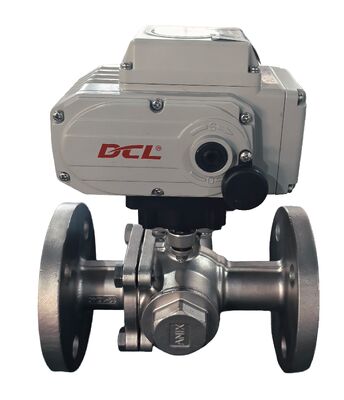

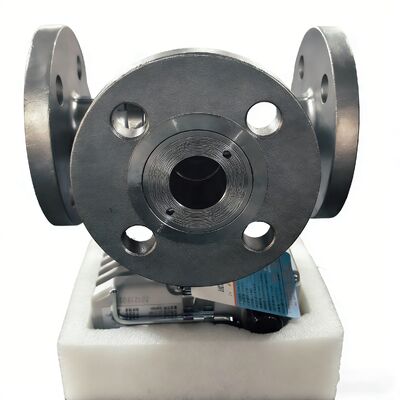

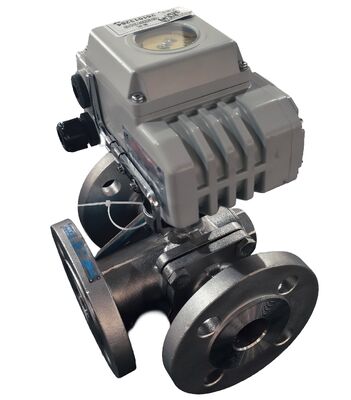

Attuatore a quarto di giro per valvola a tre vie flangiata a T

  • T-type Flanged Three-way Valve Quarter Turn Actuator
  • T-type Flanged Three-way Valve Quarter Turn Actuator
  • T-type Flanged Three-way Valve Quarter Turn Actuator

Contattami per campioni gratuiti e coupon.

whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
Lasciate un messaggio
Descrizione di prodotto

Introduzione Valvola

Una valvola a tre vie flangiata di tipo T si riferisce tipicamente a una valvola a sfera a tre vie con un percorso di flusso a forma di T, installata tramite collegamenti a flangia. La sua caratteristica principale è un otturatore sferico con un foro passante a forma di T. Ruotando l'otturatore di 90° o 180°, è possibile ottenere un ingresso-due uscite, due ingressi-una uscita o la connessione tra due porte. È adatta per la deviazione del flusso, la confluenza e la commutazione della direzione del flusso ed è ampiamente utilizzata in settori come petrolchimico, produzione di energia, HVAC e trattamento delle acque.

Specifiche dell'attuatore
Tipo di attuatore Tempo/Coppia standard Tempo/Coppia opzionale Angolo di rotazione (intervallo massimo) Peso totale Alimentazione Circuito di controllo selezionato
DCL-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90°Regolabile 1.2Kg DC24V/AC24V AV110V/AC220V Tipi di A/B/E/G
DCL-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360°Regolabile 2.5Kg DC24V/AC24V AV110V/AC220V/AC380V Tipi di A/B/C/D/E/F/G/H
DCL-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360°Regolabile 4.5Kg DC24V/AC24V AV110V/AC220V/AC380V Tipi di A/B/C/D/E/F/G/H
DCL-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90°Regolabile 9Kg DC24V/AC24V AV110V/AC220V/AC380V Tipi di A/B/C/D/E/F/G/H
DCL-40 30S/400Nm 15S/200Nm 60S/400Nm 9.5Kg
DCL-60 45S/600Nm
10Kg
DCL-100 30S/1000Nm 15S/500Nm 0~90°Regolabile 19Kg AV110V/AC220V/AC380V Tipi di A/B/C/D/E/F/H
DCL-200 90S/2000Nm
19.5Kg
DCL-300 110S/3000Nm
20Kg
Elenco dei parametri di prestazione del tipo di regolazione (Tipo E)
DCL-MZZ 18Nm
3r 1.2Kg DC24V Tipo MZZ
DCL-10GE 30S/0~100Nm 15S/0~100Nm 0~90°Regolabile 4.5Kg DC24V±10% Tipo GE
DCL-40GE 30S/100~600Nm 15S/100~400Nm 9.5Kg
Tipo di attuatore Valvola a farfalla (≤PN1.0MPa) Valvola a sfera (≤PN1.6MPa) Valvola di sfiato (≤PN0.1MPa)
DCL-02 ≤DN40 ≤DN32
DCL-05 DN50~65 DN40 DN50~80
DCL-10 DN80~100 DN50~65 DN100~200
DCL-20 DN125~150 DN80~100 DN250~300
DCL-40 DN200 DN125 DN350~450
DCL-60 DN250 DN150 DN500~600
DCL-100 DN300 DN200 DN700~800
DCL-200 DN350~400 DN250 DN900
DCL-300 DN450~600 DN300~350 DN1000~1200
Attuatore a quarto di giro per valvola a tre vie flangiata a T 0 Attuatore a quarto di giro per valvola a tre vie flangiata a T 1
