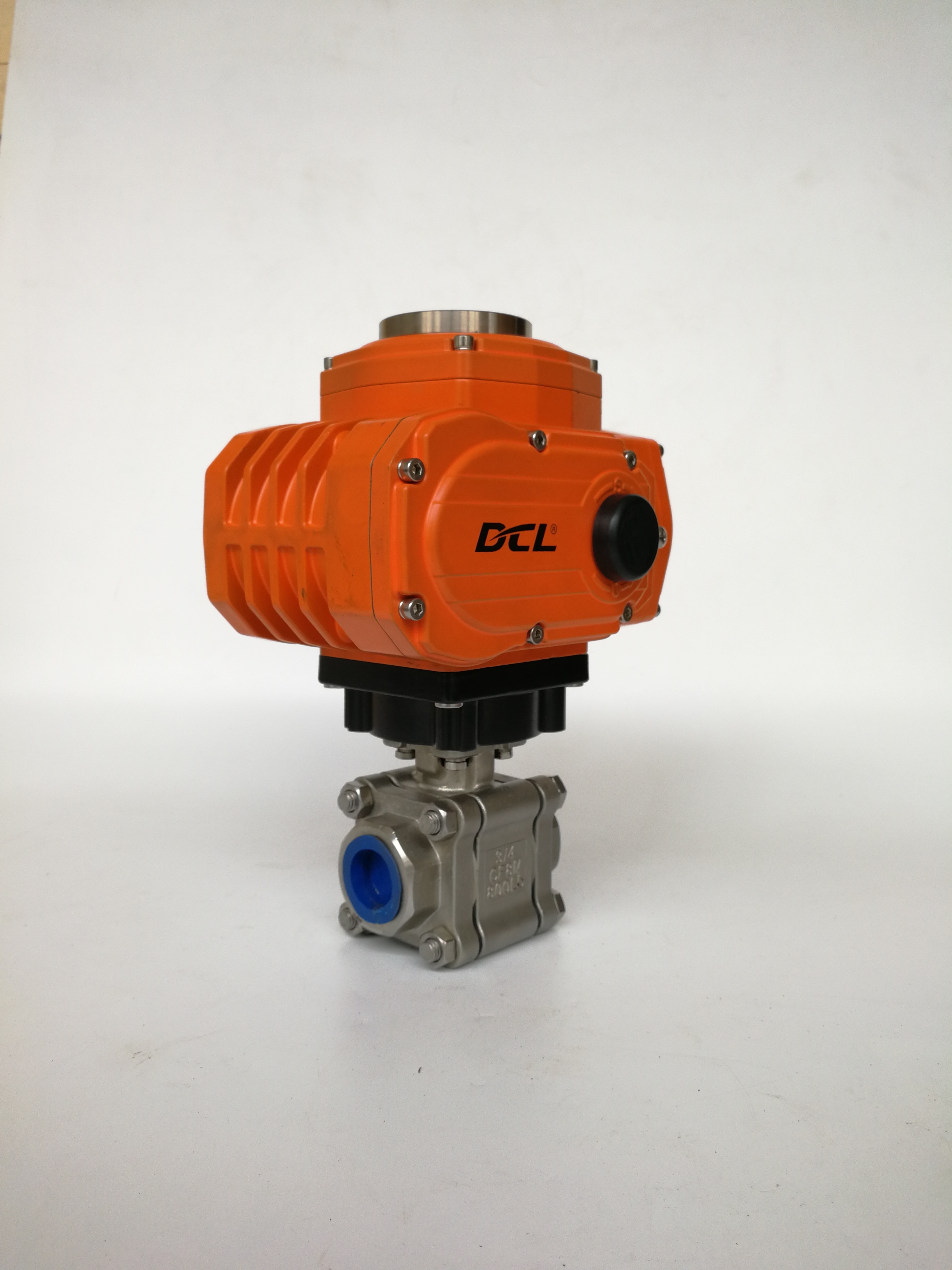

Attuatore elettrico IP68 CSA ATEX Modulante AC110V 400Nm 30S

• Funzionamento a quarto di giro con limiti meccanici
• Motore per impieghi gravosi con protezione da sovraccarico termico
• Robusto alloggiamento in lega di alluminio IP68/NEMA 4X con verniciatura a polvere
• Grado antideflagrante ExdIICT4 per sistema di zona e Gruppo C, D T4 per sistema di divisione
• Protezione da sovratorsione disponibile
• Riscaldatore anticondensa opzionale
• Installazione diretta standard ISO5211
• Manuale con chiave a brugola o volantino
• Certificazione CSA
• Aggiornamento: I modelli con alimentazione DC12V DCL-Ex05, DCL-Ex10 e DCL-Ex20 hanno ottenuto la certificazione CSA.

Gli attuatori elettrici antideflagranti DCL supportano l'automazione di valvole industriali in specifici ambienti con gas esplosivi e polveri combustibili, escluse le applicazioni in miniere di carbone. Le loro caratteristiche di protezione affrontano diversi rischi operativi: la protezione opzionale da sovratorsione risponde a un carico meccanico eccessivo, mentre la protezione termica del motore risponde a una temperatura anomala degli avvolgimenti.

Protezione opzionale da sovratorsione

Depositi, particelle estranee o altri ostacoli possono aumentare la coppia di funzionamento della valvola. Quando la coppia raggiunge la soglia preimpostata, l'interruttore di coppia opzionale interrompe il circuito del motore, contribuendo a limitare il carico eccessivo sulla valvola e sulla trasmissione dell'attuatore.

La soglia di protezione deve corrispondere all'attuatore e all'assemblaggio della valvola selezionati. La protezione da sovratorsione non rimuove l'ostruzione né garantisce che ogni forma di danno meccanico venga prevenuta.

Protezione temperatura avvolgimento motore

Un protettore termico PTC situato nell'avvolgimento del motore interrompe il circuito quando la temperatura dell'avvolgimento raggiunge circa105°C. Il circuito si reimposta dopo che la temperatura scende a circa80–90°C.

Il ripristino ripristina la disponibilità del circuito; il successivo funzionamento del motore dipende dal comando di controllo e dalla disposizione del circuito. Le ripetute interruzioni termiche richiedono un'indagine sul carico della valvola, sul ciclo operativo e sulla causa del surriscaldamento.

Questi valori di temperatura descrivono le soglie di protezione del motore, non le temperature ambiente ammissibili. L'intervallo di temperatura ambiente specificato per l'attuatore è−25°C a +55°C.

Design dell'involucro antideflagrante

Il motore, i componenti elettronici e i vani di connessione incorporano una costruzione antideflagrante. Le tolleranze di giunzione controllate e le lunghezze di impegno fanno parte del sistema di protezione, contribuendo a impedire che un'accensione interna si propaghi all'atmosfera esplosiva circostante nelle condizioni certificate.

L'involucro in lega di alluminio e le giunzioni antideflagranti devono rimanere coerenti con la costruzione approvata. I lavori di installazione, manutenzione e sostituzione devono seguire le istruzioni operative applicabili e i requisiti di certificazione.

Protezione dell'involucro e certificazione per aree pericolose

La serie ha ungrado di protezione IP68. Le configurazioni antideflagranti includono marcature per gas e polveri secondo gli schemi di certificazione applicabili. IP68 descrive la protezione dall'ingresso e non stabilisce autonomamente l'idoneità antideflagrante.

Le configurazioni certificate CSA includonoClasse I, Divisione 1, Gruppi C e D, eClasse I, Zona 1disposizioni. Le classi di temperatura e le marcature complete devono essere confermate per il modello selezionato piuttosto che combinate tra diverse approvazioni.

Prima di ordinare, verificare la classificazione del sito, il gruppo di gas o polveri, i requisiti di temperatura, la copertura del certificato, la tensione di alimentazione e le funzioni opzionali. La selezione finale dovrebbe anche confermare la coppia della valvola, il tempo di funzionamento e la compatibilità di montaggio.
