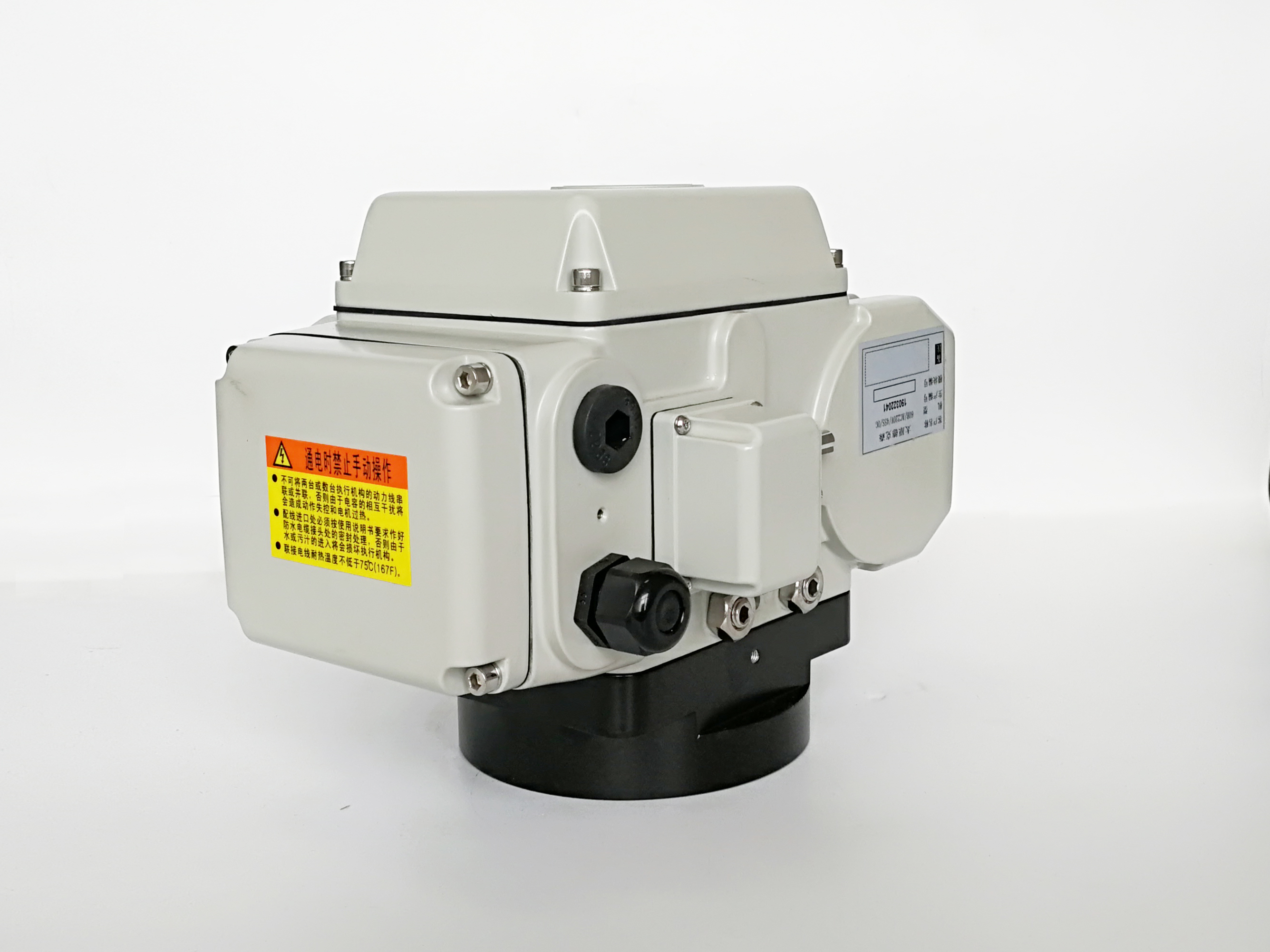

Attuatore elettrico a rapida apertura IP67 CSA CE/UL 20Nm 2S
Dettagli
| Nome | Attuatore elettrico aperto e aperto rapido | Alimentazione elettrica | 24VAC/110VAV/220VAC/380VAC/24VDC |
|---|---|---|---|
| Tipo | Attuatore a velocità rapida | Operazione | 1/4 di funzionamento a turno |
| Grado di protezione | IP67 | Vita | oltre 10000 volte ciclo di vita |
Descrizione di prodotto
Caratteristiche del prodotto DCL-K10
-
Disponibile nelle configurazioni da 20 Nm/2 s, 45 Nm/4 s e 72 Nm/8 s.
-
Corsa regolabile 0–90°; i tempi di funzionamento si basano su una corsa completa di 90°.
-
Supporta DC24V, AC24V, AC110V, AC220V e AC380V.
-
Circuito di controllo di tipo G per funzionamento DC24V.
-
Circuiti di controllo di tipo A/B per AC24V, AC110V e AC220V.
-
Circuito di controllo trifase di tipo H per AC380V.
-
IP67 di serie, con IP68 opzionale.
-
Intervallo di temperatura ambiente dichiarato da -25°C a +55°C.
-
Interfacce di montaggio diretto ISO 5211 F05/F07.
-
Opzioni di quadro di azionamento da 9×9, 11×11 e 14×14 mm.
-
Due connettori per cavi a tenuta stagna G1/2 per cablaggio di alimentazione e segnale.
-
Riscaldatore anticondensa opzionale, indicatore a cupola e funzionamento manuale.
Specifiche chiave
| Parametro | Specifiche DCL-K10 |
|---|---|
| Tempo di apertura rapida/coppia | 25 Nm/2 s; 50 Nm/4 s; 80 Nm/8 s |
| Base del tempo di funzionamento | Corsa completa 0–90° |
| Angolo di corsa | Regolabile 0–90° |
| Alimentazione | DC24V, AC24V, AC110V, AC220V, AC380V |
| Potenza motore | 25 W per versioni DC e AC principali; 15 W per AC380V |
| Circuito di controllo | DC24V: Tipo G; AC monofase: Tipo A/B; AC380V: Tipo H |
| Grado di protezione involucro | IP67 standard; IP68 opzionale |
| Temperatura ambiente | -25°C a +55°C |
| Peso totale | Circa 4,5 kg |
| Orientamento di installazione | 360° |
| Ingressi cavi | Due connettori per cavi a tenuta stagna G1/2 |
| Flangia di montaggio | ISO 5211 F05/F07 |
| Quadro di azionamento | 9×9, 11×11 o 14×14 mm |
| Altezza stelo ammessa | ≤19 mm |
| Funzioni opzionali | Riscaldatore anticondensa, indicatore a cupola, funzionamento manuale |
Descrizione del prodotto
Il DCL-K10 è un attuatore elettrico a rapida apertura per valvole a quarto di giro compatibili e apparecchiature automatizzate che richiedono brevi tempi di funzionamento. Sono disponibili tre configurazioni di coppia e velocità: 25 N·m a 2 secondi, 50 N·m a 4 secondi, o 80 N·m a 8 secondi, ciascuna misurata su una corsa di 90°.
Abbina la velocità operativa ai requisiti di coppia
La capacità di coppia dipende dal tempo di funzionamento selezionato. La configurazione a due secondi fornisce 25 N·m; la configurazione da 80 N·m richiede 8 secondi. Selezionare la configurazione in base alla coppia operativa massima della valvola e al tempo di corsa richiesto, piuttosto che combinare la coppia più alta con il tempo più breve.
Opzioni di alimentazione e controllo
Le alimentazioni disponibili includono 24V DC, 24V AC, 110V AC, 220V AC e 380V AC. I circuiti di controllo dipendono dall'alimentazione selezionata:
-
Tipo G: 24V DC.
-
Tipo A/B: AC monofase da 24V, 110V o 220V.
-
Tipo H: AC trifase da 380V.
Confermare il cablaggio e i segnali di stato richiesti per il circuito selezionato prima dell'installazione.
Specifiche di montaggio e ambientali
Il DCL-K10 fornisce corsa regolabile 0–90° e interfacce di montaggio diretto ISO 5211 F05/F07. I quadri di azionamento disponibili includono 9 × 9, 11 × 11, 14 × 14 e 17 × 17 mm, con un'altezza dello stelo della valvola consentita di fino a 19 mm.
L'involucro è IP67 di serie, con IP68 opzionale, e l'intervallo di temperatura ambiente specificato è −25°C a +55°C. Due connettori per cavi a tenuta stagna G1/2 forniscono ingressi separati per il cablaggio di alimentazione e segnale.
Limiti di applicazione
La gamma di apertura rapida non è adatta per applicazioni che richiedono l'autobloccaggio dell'attuatore, incluse le operazioni con valvole a farfalla dove l'autobloccaggio è necessario. Verificare se la coppia di processo potrebbe invertire la valvola prima di selezionare questa configurazione.
La selezione finale dovrebbe verificare la coppia, il tempo di funzionamento, i requisiti di autobloccaggio, le dimensioni di montaggio e le condizioni del sito. La sola corsa rapida non stabilisce l'idoneità per il servizio di arresto di emergenza.
