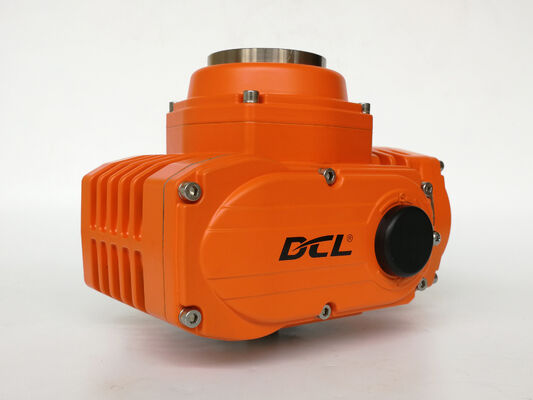

CSA ATEX IP68 50Nm~3000Nm Attuatore elettrico a quattro giri a prova di esplosione per valvole industriali

• Coppia di uscita standard da 50 a 3000 Nm, con coppia massima da 65 a 3900 Nm.

• Involucro IP68 e intervallo di temperatura ambiente dichiarato da -25°C a +55°C.

• Le marcature di protezione antideflagrante includono Ex db h IIC T4 Gb ed Ex h tb IIIC T135°C Db.

• Le classificazioni nordamericane includono Classe I, Divisione 1, Gruppi C e D, T5/T6 e Classe I, Zona 1.

• Disponibile con controllo on-off, feedback di posizione o modulante.

• Le versioni modulanti accettano ingressi da 4–20 mA, 1–5 VDC o 2–10 VDC e forniscono feedback di posizione da 4–20 mA.

• L'errore modulante di base non è superiore a ±1%, con un errore di ripetibilità non superiore all'1%.

• Opzioni di montaggio diretto ISO 5211 e alimentatori DC12V, DC24V, AC110V, AC220V o AC380V dipendenti dal modello.

• Protezione opzionale contro la sovra-coppia, riscaldamento anticondensa, Modbus RTU e ritorno fail-safe.

La gamma di attuatori elettrici antideflagranti DCL supporta l'automazione di valvole a quarto di giro nelle applicazioni petrolifere e del gas, petrolchimiche, chimiche, metallurgiche e altre applicazioni industriali. I modelli da DCL-Ex05 a DCL-Ex300 forniscono coppie di uscita standard da 50 a 3000 N·m per valvole a sfera, valvole a farfalla, valvole a saracinesca e altre valvole rotative compatibili.

La gamma è dotata di un involucro IP68 e un intervallo di temperatura ambiente specificato di −25°C a +55°C. Le opzioni per aree pericolose includono configurazioni certificate ATEX/IECEx e configurazioni nordamericane Classe I, Divisione 1, Gruppi C e D.

La selezione deve corrispondere alla classificazione del gas o della polvere dell'installazione, ai requisiti di temperatura e alla certificazione applicabile. Confermare il modello esatto, la marcatura completa di protezione antideflagrante e le condizioni del certificato prima di specificare l'attuatore. La protezione IP68 da sola non stabilisce l'idoneità per aree pericolose.

Le configurazioni disponibili includono controllo on/off, feedback di stato a contatto pulito, feedback a potenziometro e controllo di posizione modulante.

Le versioni modulanti accettano segnali di comando 4–20 mA DC, 1–5 VDC o 2–10 VDC e forniscono feedback di posizione da 4–20 mA DC. Il loro errore di base specificato non è superiore a ±1%, con un errore di ripetibilità ≤1%. Queste cifre descrivono le prestazioni di posizionamento dell'attuatore piuttosto che l'accuratezza del controllo del flusso del sistema di valvole completo.

La protezione opzionale contro la sovra-coppia interrompe il circuito del motore quando la coppia raggiunge una soglia preimpostata, contribuendo a proteggere da carichi eccessivi durante l'ostruzione della valvola.

Una configurazione opzionale di sicurezza fail-safe con accumulo di energia utilizza un supercondensatore o una batteria, a seconda del modello. In seguito alla perdita di alimentazione esterna, può azionare la valvola completamente aperta o completamente chiusa, o mantenere la sua posizione attuale, secondo l'impostazione selezionata.

Prima di ordinare, confermare la coppia operativa della valvola, le dimensioni di montaggio, la tensione di alimentazione, l'angolo di corsa, il tempo di funzionamento e i segnali di controllo. Anche le funzioni e gli accessori opzionali devono corrispondere al modello selezionato e rimanere nell'ambito della certificazione applicabile.
