Attuatore elettrico compatto CSA IP67 18Nm per valvole a sfera e a farfalla di piccole dimensioni

• Uscita standard di 18 Nm con un tempo di funzionamento di 15 secondi.

• Coppia massima di 24 Nm.

• Configurazioni operative opzionali da 7 s/9 Nm e 30 s/25 Nm.

• Corsa regolabile 0–90° per valvole a sfera e a farfalla di piccole dimensioni.

• Design compatto da 1,2 kg per apparecchiature con spazio di installazione limitato.

• Involucro IP67 con un intervallo di temperatura ambiente dichiarato da -25°C a +55°C.

• Alimentatori DC12V, DC24V, AC24V, AC110V e AC220V a seconda del modello.

• Opzioni di controllo on-off, posizione intermedia e modulante.

• Interfacce di montaggio diretto ISO 5211 F03, F04 e F05.

• Opzioni di attacco quadro da 9*9 mm e 11*11 mm per steli valvola fino a 16 mm di altezza.

• Installazione a 360° e connessione via cavo a sette conduttori.

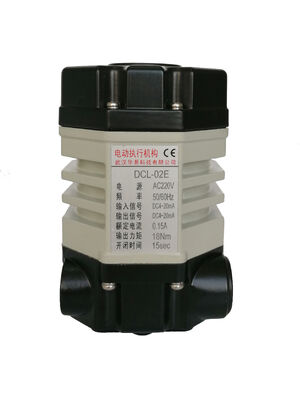

Il DCL-02 è un attuatore elettrico compatto per valvole che pesa circa 1,2 kg, progettato per valvole a sfera, valvole a farfalla di piccole dimensioni e altre apparecchiature che richiedono un movimento rotatorio regolabile 0–90°. Il suo ingombro ridotto lo rende adatto ad applicazioni di automazione di valvole dove lo spazio di installazione è limitato.

Coppia e tempo di funzionamento

La configurazione standard fornisce 16 N·m di coppia in uscita con un tempo di funzionamento di 15 secondi. Una configurazione opzionale fornisce 9 N·m a 7 secondi, offrendo un'opzione di funzionamento più rapida per applicazioni con requisiti di coppia inferiori. Selezionare la combinazione coppia/tempo di corsa in base al carico operativo effettivo della valvola.

Involucro e condizioni di applicazione

Il DCL-02 è dotato di un involucro IP67 e un intervallo di temperatura operativa ambiente da −25°C a +55°C. Le applicazioni includono il trattamento delle acque, HVAC, automazione degli edifici, sistemi antincendio e apparecchiature per tubazioni industriali compatte, in base ai requisiti del progetto. La classificazione della temperatura ambiente si riferisce all'ambiente circostante l'attuatore, piuttosto che al fluido di processo.

Interfacce di montaggio diretto

Sono disponibili interfacce di montaggio ISO 5211 F03, F04 e F05 con attacchi quadro da 9 × 9 mm o 11 × 11 mm. L'altezza massima dello stelo della valvola consentita è fino a 16 mm

.

Prima di ordinare, verificare la flangia della valvola, le dimensioni dello stelo, lo spazio di montaggio e la coppia operativa. Il diametro nominale della valvola da solo non è sufficiente per la selezione finale dell'attuatore.

Alimentazione e opzioni di controlloGli alimentatori disponibili includono 12V DC, 24V DC, 24V AC, 110V AC e 220V AC

. Le opzioni di controllo includono funzionamento on/off, arresto in posizione intermedia e controllo modulante, a seconda dell'alimentatore e del circuito selezionati.

• Caratteristiche
• Funzionamento a quarto di giro
• Due microinterruttori ausiliari per confermare la posizione della valvola
• Alloggiamento in alluminio pressofuso duro ad alta pressione con protezione IP67 e NEMA 4X
• Motore non ventilato con elevata coppia di spunto e piccola forza d'inerzia
• Treno di ingranaggi autobloccante interamente in metallo, rimane nella posizione precedente in caso di perdita di alimentazione
• Indicatore di posizione valvola/indicatore piatto o indicatore convesso disponibile
• Comando manuale
• Installazione diretta standard ISO5211
