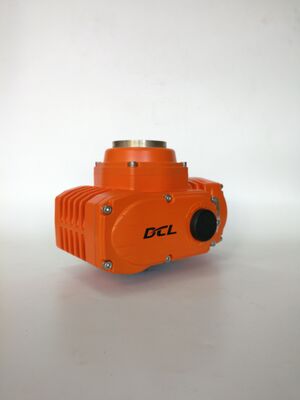

Attuatore elettrico a quarto di giro antideflagrante IP68 100Nm/30S ATEX/IECEx ISO 5211
| Luogo di origine | WUHAN, CINA |
|---|---|
| Marca | DCL |
| Certificazione | CE/ROHS/CSA/IP67 |
| Numero di modello | DCL-Ex10/Ex20/Ex40/Ex60 |
| Quantità di ordine minimo | 1 pezzo |
| Imballaggi particolari | Cartone/Pallet |
| Tempi di consegna | 7 giorni lavorativi |
| Termini di pagamento | D/P, T/T, Western Union, |
| Capacità di alimentazione | 5000 pezzi/mese |
| Coppia standard | Da 100 nm a 600nm | Tempo standard | 30s a 45 secondi |
|---|---|---|---|
| Peso totale | 5 kg a 10 kg | Alimentazione elettrica | 24VAC/110VAV/220VAC/380VAC/24VDC |
| Potenza del motore | Da 15w a 90 W. | Temperatura ambiente | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. |
| Angolo di installazione | 360° | Grado di protezione | IP68 NEMA4X/7 |
- Funzionamento a quarto di giro con limiti meccanici
- Superfici di connessione tipo cilindro di ogni coperchio dell'alloggiamento, gioco e lunghezza antideflagranti conformi agli standard UL e CSA
- Grado antideflagrante ExdIICT4 per sistema a zona e Gruppo C, D T4 per sistema a divisione
- Robusto alloggiamento in lega di alluminio IP68/NEMA 4X con verniciatura a polvere
- Lente in vetro ad alta resistenza da 10 mm per indicatore di posizione valvola, mantiene una forte durezza sia a basse (-22F) che ad alte temperature (140F).
- Scatola in lega di alluminio pressofusa per garantire la resistenza dell'attuatore all'alta pressione di esplosione (> 2,2 MPa).
- Motore non ventilato con trattamento antincendio.
- Motore per impieghi gravosi con protezione da sovraccarico termico
- Il ciclo di lavoro è del 70%, funzionamento a breve termine S2 con funzionamento continuo inferiore a 15 minuti e funzionamento intermittente tipo S4 con 1200 cicli/ora.
- Montaggio multiflange ISO5211.
- Protezione da sovratorsione disponibile
- Riscaldatore anticondensa opzionale
- Comando manuale con chiave a brugola o volantino
- Certificazione CSA in corso secondo standard UL/marchio ATEX
Gli attuatori elettrici antideflagranti DCL sono progettati per l'automazione di valvole industriali in luoghi dove possono essere presenti gas o vapori infiammabili. Il design antideflagrante alloggia il motore e i componenti elettronici all'interno di compartimenti protetti. I giochi, le lunghezze delle vie di fuga e le dimensioni delle superfici di accoppiamento sono controllati per soddisfare i requisiti applicabili di protezione contro le esplosioni e limitare la propagazione della fiamma da un'esplosione interna all'atmosfera circostante.
L'alloggiamento in lega di alluminio e le giunzioni antideflagranti lavorate formano la struttura protettiva. Le marcature incluse sono Ex db h IIC T4 Gb e le classificazioni nordamericane come Classe I, Divisione 1, Gruppi C e D, T5/T6. Le posizioni adatte, i gruppi di gas, i codici di temperatura e le condizioni di installazione devono essere verificati rispetto ai documenti di certificazione per il modello selezionato.
Le interfacce di montaggio diretto multiflange ISO 5211 e le opzioni di trasmissione quadrata supportano l'installazione su valvole a sfera, valvole a farfalla e altre valvole rotative compatibili. Le dimensioni della flangia, la dimensione della trasmissione, l'altezza dello stelo della valvola e la coppia operativa massima devono essere verificate prima della selezione. La gamma è dotata di un alloggiamento IP68 e di un intervallo di temperatura ambiente dichiarato da -25°C a +55°C.
| Tipo | Ex05E | Ex10E | Ex20E | Ex40E | Ex60E |
|---|---|---|---|---|---|
| Alimentazione | AC110V/AC220V | ||||
| Coppia di uscita | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm |
| Tempo di azione | 20S | 30S | 30S | 30S | 45S |
| Angolo di rotazione | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| Potenza motore | 10W | 25W | 40W | 90W | 90W |
| Corrente nominale | 0.24/0.15A | 0.57/0.30A | 0.63/0.35A | 1.12/0.64A | 1.18/0.67A |
| Peso totale | 3.0kg | 5.0kg | 5.5kg | 9.5kg | 10.0kg |
| Segnale di ingresso | 4-20mADC,1-5VDC,2-10VDC | ||||
| Segnale di uscita | 4-20mADC | ||||
| Errore di base | non più di ±1% | ||||
| Errore di reciprocità | non più di 1% | ||||
| Spazio morto | 0.5%-5.0% regolabile | ||||
| Caratteristica di smorzamento | 0 volte | ||||
| Errore di ripetizione nell'attuatore | ≤1% | ||||
| Resistenza di isolamento | 100MΩ/500VDC | ||||
| Classe di tensione di tenuta | 1500VAC 1 minuto | ||||
| Classe di protezione | IP67 | ||||
| Grado antideflagrante | Exd II BT4Gb | ||||
| Angolo di installazione | 360° a qualsiasi angolazione | ||||
| Interfaccia elettrica | 2-M20*1.5 spina antideflagrante, i clienti devono installare un connettore per cavi antideflagrante corrispondente quando lo utilizzano in base al cavo selezionato. | ||||
| Temperatura ambiente | -20°C~+60°C | ||||
| Funzione opzionale | Protezione da sovratorsione/Riscaldatore deumidificante/Interruttore a contatto passivo | ||||
| Nota | Qualsiasi altro segnale di ingresso o uscita necessario, si prega di specificare nell'ordine di acquisto. | ||||
