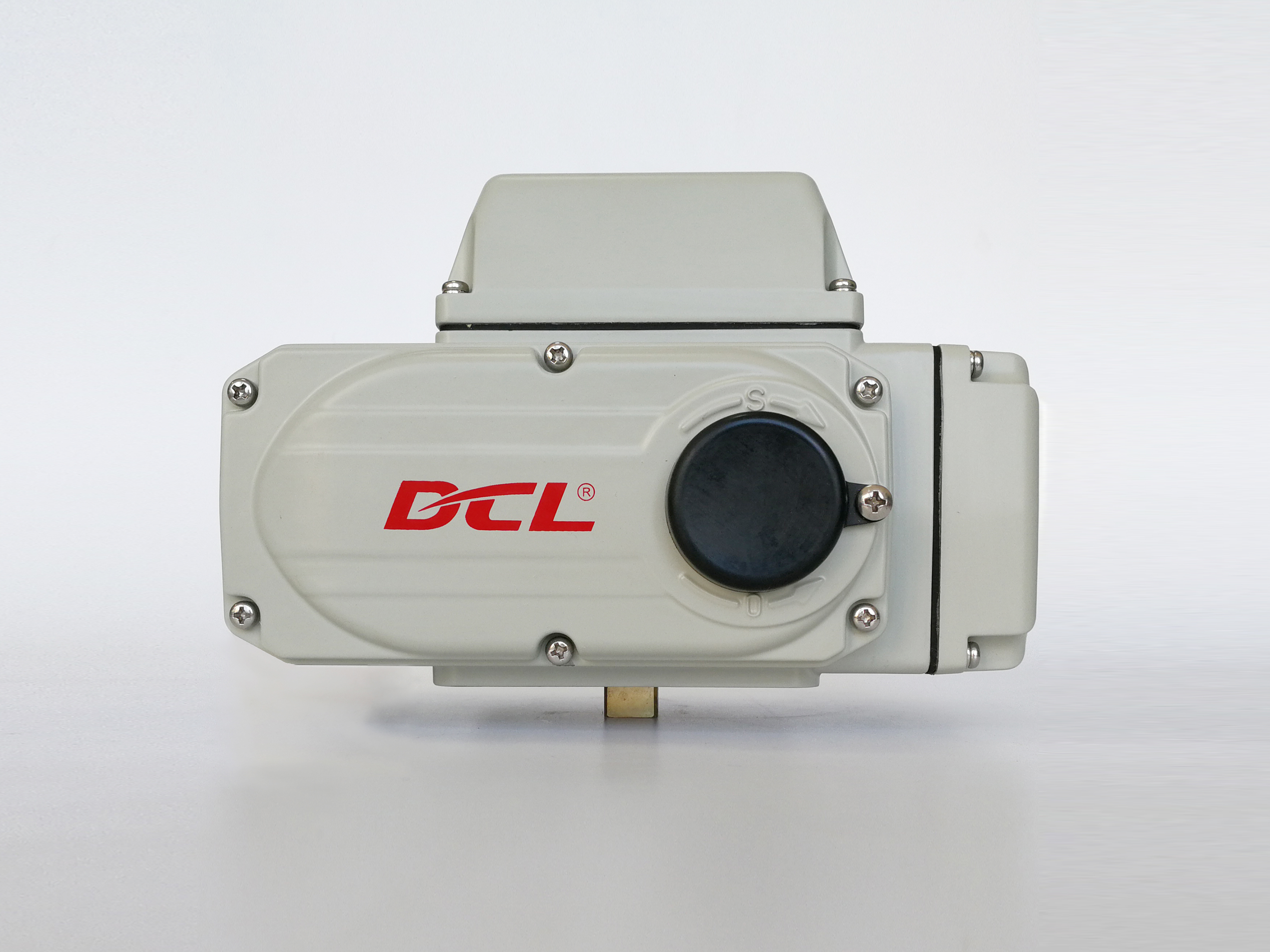

Attuatore elettrico a rapida apertura IP67 2–8 s 25–80 Nm

Caratteristiche del prodotto DCL-K10

• Disponibile nelle configurazioni 25 Nm/2 s, 50 Nm/4 s e 80 Nm/8 s.

• Corsa regolabile 0–90°; i tempi di funzionamento si basano su una corsa completa di 90°.

• Supporta DC24V, AC24V, AC110V, AC220V e AC380V.

• Circuito di controllo di tipo G per funzionamento DC24V.

• Circuiti di controllo di tipo A/B per AC24V, AC110V e AC220V.

• Circuito di controllo trifase di tipo H per AC380V.

• IP67 di serie, con IP68 opzionale.

• Intervallo di temperatura ambiente dichiarato da -25°C a +55°C.

• Interfacce di montaggio diretto ISO 5211 F05/F07.

• Opzioni di albero quadro da 9×9, 11×11 e 14×14 mm.

• Due connettori per cavi a tenuta stagna G1/2 per cablaggio di alimentazione e segnale.

• Riscaldatore anticondensa, indicatore a cupola e funzionamento manuale opzionali.

Specifiche chiave

Descrizione del prodotto

Il DCL-K10 è un attuatore elettrico a rapida apertura per piccole valvole a quarto di giro e apparecchiature automatizzate che richiedono un tempo di risposta breve e definito. Le configurazioni disponibili forniscono una corsa completa di 90° a 25 Nm in due secondi, 50 Nm in quattro secondi o 80 Nm in otto secondi.

Le opzioni di alimentazione includono DC24V, AC24V, AC110V, AC220V e AC380V. Il circuito di controllo dipende dall'alimentazione: il tipo G è utilizzato per DC24V, il tipo A/B per le versioni AC monofase elencate e il tipo H per il funzionamento trifase AC380V.

L'attuatore ha una corsa regolabile di 0–90° e interfacce di montaggio diretto ISO 5211 F05/F07. L'IP67 è standard, l'IP68 è opzionale e l'intervallo di temperatura ambiente dichiarato è da -25°C a +55°C. Due connettori per cavi a tenuta stagna G1/2 separano il cablaggio di alimentazione e segnale.

La coppia disponibile è direttamente correlata al tempo di funzionamento. La versione da due secondi fornisce 25 Nm e non deve essere descritta come un attuatore da 80 Nm a due secondi. La configurazione corretta deve essere selezionata in base alla coppia operativa massima della valvola e al tempo di risposta richiesto.

La documentazione del prodotto afferma che l'intervallo di apertura rapida non è adatto per valvole a farfalla o altre valvole che richiedono un attuatore autobloccante. Prima della selezione, gli ingegneri devono confermare che la coppia di processo non possa invertire la valvola e verificare la flangia di montaggio, l'albero quadro e l'altezza dello stelo della valvola.
