CSA IP67 18Nm Attuatore elettrico subminiatura a quattro giri

• Uscita standard di 18 Nm con un tempo di funzionamento di 15 secondi.

• Coppia massima di 24 Nm.

• Configurazioni operative opzionali da 7 s/9 Nm e 30 s/25 Nm.

• Corsa regolabile 0–90° per valvole a sfera e a farfalla di piccole dimensioni.

• Design compatto da 1,2 kg per apparecchiature con spazio di installazione limitato.

• Involucro IP67 con intervallo di temperatura ambiente dichiarato da -25°C a +55°C.

• Alimentatori DC12V, DC24V, AC24V, AC110V e AC220V dipendenti dal modello.

• Opzioni di controllo on-off, posizione intermedia e modulante.

• Interfacce di montaggio diretto ISO 5211 F03, F04 e F05.

• Opzioni di quadro di azionamento da 9*9 mm e 11*11 mm per steli valvola fino a 16 mm di altezza.

• Installazione a 360° e connessione tramite cavo a sette conduttori.

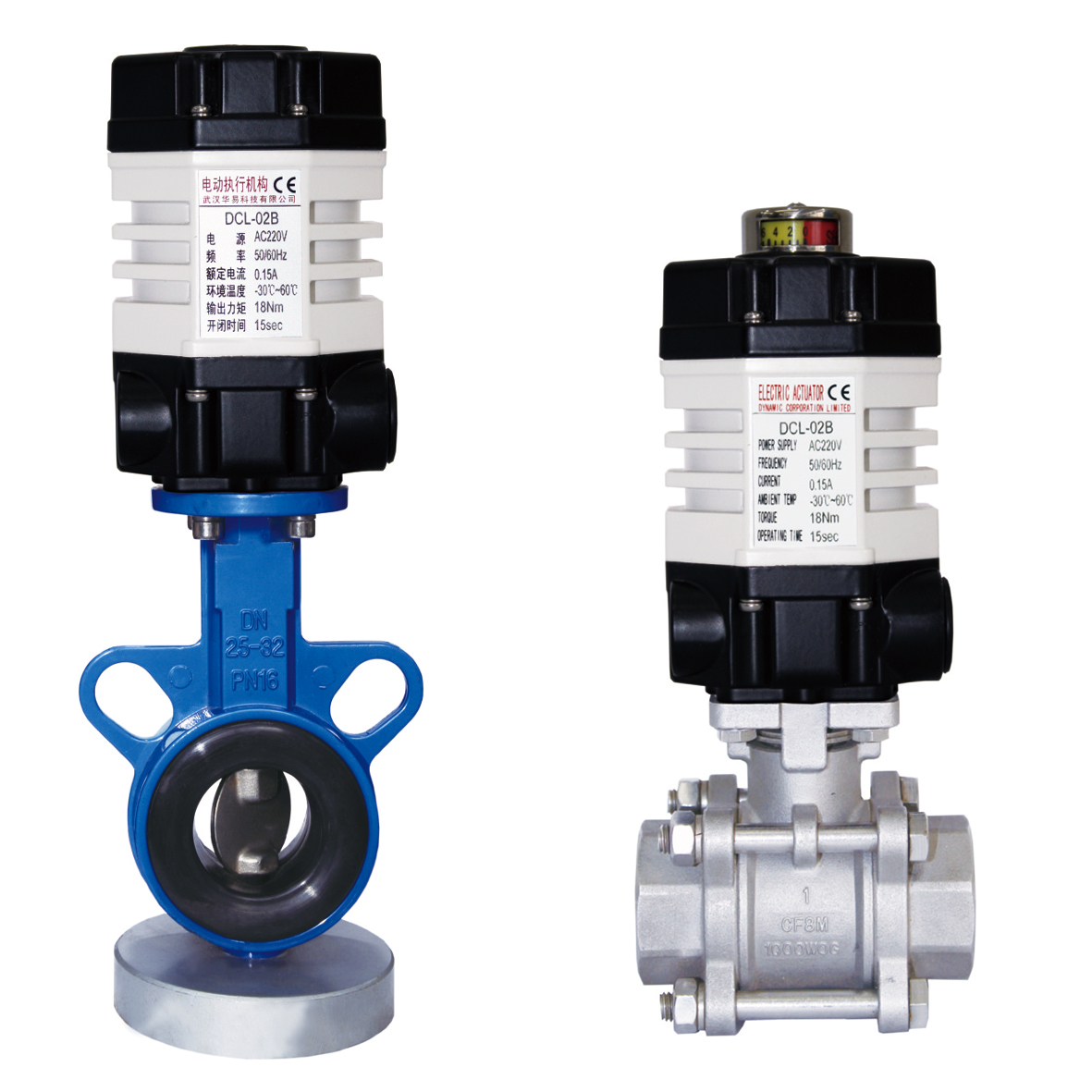

Il DCL-02 è un attuatore elettrico subminiaturizzato a quarto di giro che pesa circa 1,2 kg. È progettato per valvole a sfera, valvole a farfalla di piccole dimensioni e altri dispositivi che richiedono un movimento rotatorio regolabile da 0 a 90°.

La sua configurazione standard fornisce una coppia di uscita di 16 Nm con un tempo di funzionamento di 15 secondi, mentre la coppia massima indicata è di 24 Nm. Le configurazioni opzionali includono 7 secondi a 9 Nm e 30 secondi a 25 Nm, consentendo di adattare la velocità di funzionamento alla coppia richiesta dalla valvola.

L'attuatore ha un involucro IP67 e un intervallo di temperatura ambiente dichiarato da -25°C a +55°C. Le applicazioni tipiche includono il trattamento delle acque, HVAC, automazione degli edifici, sistemi antincendio, apparecchiature industriali e piccoli sistemi di tubazioni automatizzati.

Sono disponibili interfacce di montaggio diretto ISO 5211 F03, F04 e F05 con quadri di azionamento da 9*9 mm o 11*11 mm. L'altezza massima consentita dello stelo della valvola è di 16 mm. Il diametro nominale della valvola da solo non è sufficiente per selezionare l'attuatore; è necessario verificare la flangia della valvola, le dimensioni dello stelo e la coppia operativa effettiva prima dell'ordine.

A seconda dell'alimentazione e del circuito di controllo, il DCL-02 può fornire funzionamento on-off, controllo di posizione intermedia o controllo modulante. Le alimentazioni disponibili includono DC12V, DC24V, AC24V, AC110V e AC220V, rendendo l'attuatore adatto per apparecchiature compatte e sistemi di automazione valvole a bassa tensione.

• Funzionamento a quarto di giro
• Due finecorsa ausiliari per confermare la posizione della valvola
• Scatola in alluminio pressofuso ad alta pressione con finitura resistente agli agenti atmosferici IP67 e NEMA 4X
• Motore non ventilato con elevata coppia di spunto e piccola inerzia
• Treno di ingranaggi autobloccante interamente in metallo, rimane nell'ultima posizione nota in caso di perdita di alimentazione
• Indicatore di posizione valvola/indicatore piatto o indicatore convesso disponibile
• Comando manuale
• Installazione diretta standard ISO5211
• Certificato CSA secondo UL 429 e CSA C22.2, marchio CE
