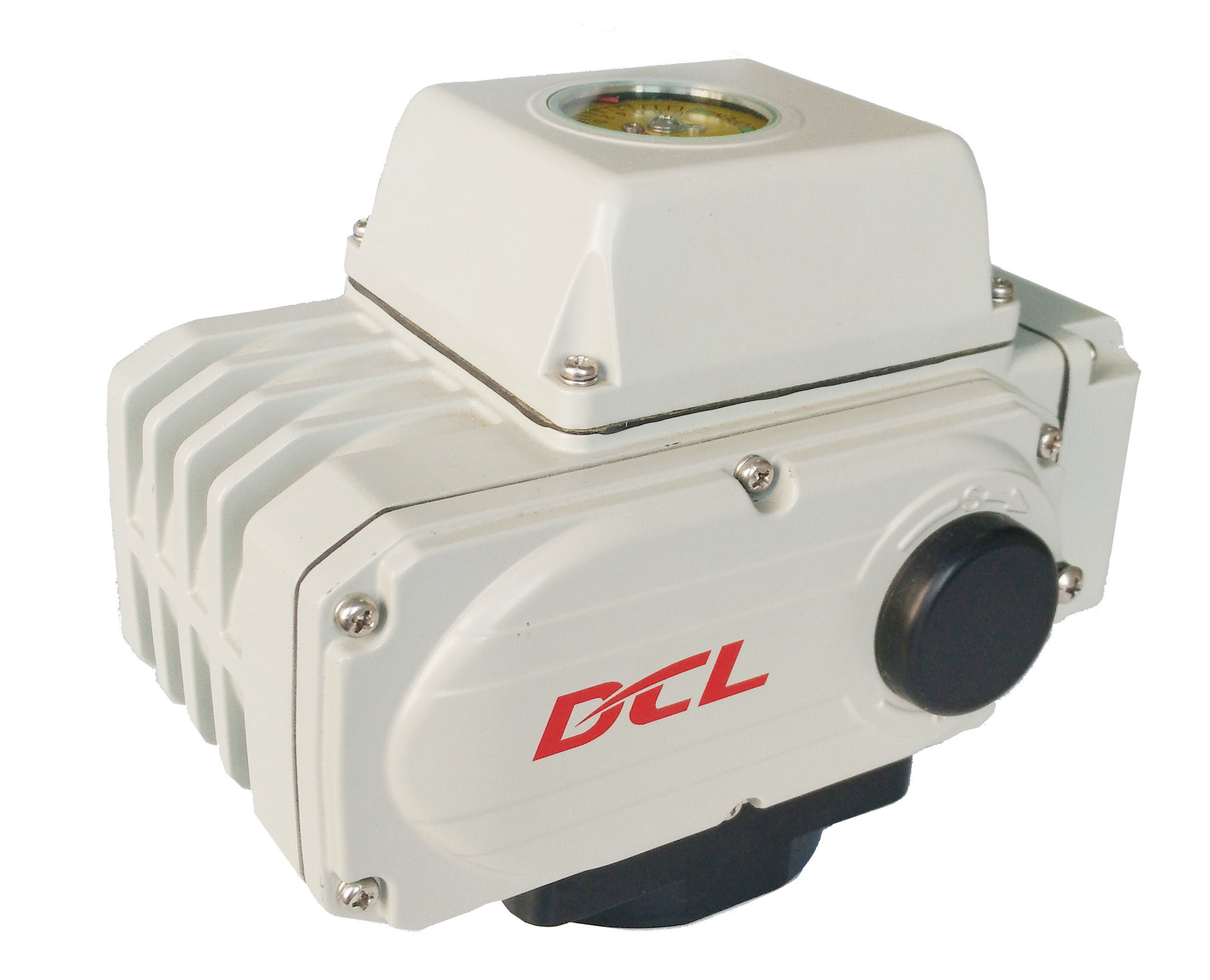

IP67 Attuatore elettrico a quattro turni resistente alle intemperie 16 ‰ 3000 Nm

• Coppia di uscita standard da 16 a 3000 Nm, con coppia massima da 24 a 3900 Nm.
• Involucro IP67 di serie, con IP68 disponibile su configurazioni selezionate.
• Intervallo di temperatura ambiente dichiarato da -25°C a +55°C.
• Progettato per valvole a sfera, valvole a farfalla e altre applicazioni a quarto di giro.
• Interfacce a montaggio diretto ISO 5211, con dimensioni della flangia e dell'azionamento a seconda del modello.
• Disponibile con controllo on-off, feedback di posizione o modulante.
• Le versioni modulanti accettano ingressi da 4–20 mA, 1–5 VDC o 2–10 VDC e forniscono feedback da 4–20 mA.
• L'errore modulante di base non è superiore a ±1%, con un errore di ripetibilità non superiore all'1%.
• Alimentatori DC12V, DC24V, AC24V, AC110V, AC220V e AC380V dipendenti dal modello.
• Opzionali Modbus RTU, protezione da sovra-coppia, riscaldamento anticondensa, azionamento manuale e ritorno fail-safe.
• Modelli selezionati a rapida apertura forniscono un tempo di azionamento di 90° fino a due secondi alla coppia specificata.
• Azionamento a 1/4 di giro con limiti meccanici
• Automatizza valvole a sfera e a farfalla per regolare o interrompere il flusso
• Il settore elicoidale interamente in lega di bronzo è molto resistente e resistente all'attrito ad alta forza
• Oltre 10000 cicli di vita completi di apertura e chiusura con carico nominale completo e fattore di servizio 80%
• Dimensioni compatte per spazi limitati con alloggiamento in lega di alluminio resistente agli agenti atmosferici IP67/tipo 4X
• Lega di alluminio robusta con protezione anticorrosione e rivestimento in poliestere legato termicamente
• Treno di ingranaggi interamente metallico con vite senza fine autobloccante
• Indicatore visivo della posizione della valvola
• Due finecorsa elettrici per confermare la posizione della valvola, senza necessità di freno aggiuntivo
• Override manuale con maniglia a brugola
• Certificato CSA/conforme UL/marchio CE/testato RoHS 3.0
• Aggiornamento: I modelli con alimentazione DC12V DCL-02, DCL-05, DCL-10 e DCL-20 hanno ottenuto la certificazione CSA.
• Aggiornamento: I modelli con alimentazione DC24V DCL-100/200/300 hanno ottenuto la certificazione CSA.

L'attuatore elettrico a quarto di giro a tenuta stagna DCL è progettato per l'automazione delle valvole nei settori del trattamento delle acque, dei sistemi di acque reflue, HVAC, automazione degli edifici, produzione di energia, attrezzature marine, lavorazione della carta e applicazioni industriali generali.

La gamma comprende modelli da DCL-02 a DCL-300, con una coppia di uscita standard da 16 a 3000 Nm. L'IP67 è standard sulla gamma principale di prodotti, mentre l'IP68 è disponibile su configurazioni selezionate. L'intervallo di temperatura ambiente dichiarato è da -25°C a +55°C.

Sono disponibili interfacce a montaggio diretto ISO 5211 per valvole a sfera, valvole a farfalla e altre valvole rotative compatibili. Le dimensioni della flangia, il quadro di azionamento, l'altezza dello stelo della valvola e la coppia operativa richiesta devono essere verificate prima dell'ordine.

Le configurazioni di controllo includono funzionamento on-off, feedback a contatto passivo, feedback di resistenza e controllo modulante. Le versioni modulanti accettano comandi da 4–20 mA, 1–5 VDC o 2–10 VDC e forniscono feedback sulla posizione della valvola da 4–20 mA. L'errore di base specificato non è superiore a ±1%, con un errore di ripetibilità non superiore all'1%.

Le funzioni opzionali includono un riscaldatore anticondensa per ambienti umidi, comunicazione Modbus RTU, protezione da sovra-coppia, azionamento manuale e ritorno fail-safe a energia immagazzinata. L'IP68 non deve essere interpretato come approvazione per l'uso permanente sott'acqua, a meno che la profondità e la durata di immersione richieste non siano confermate separatamente.
