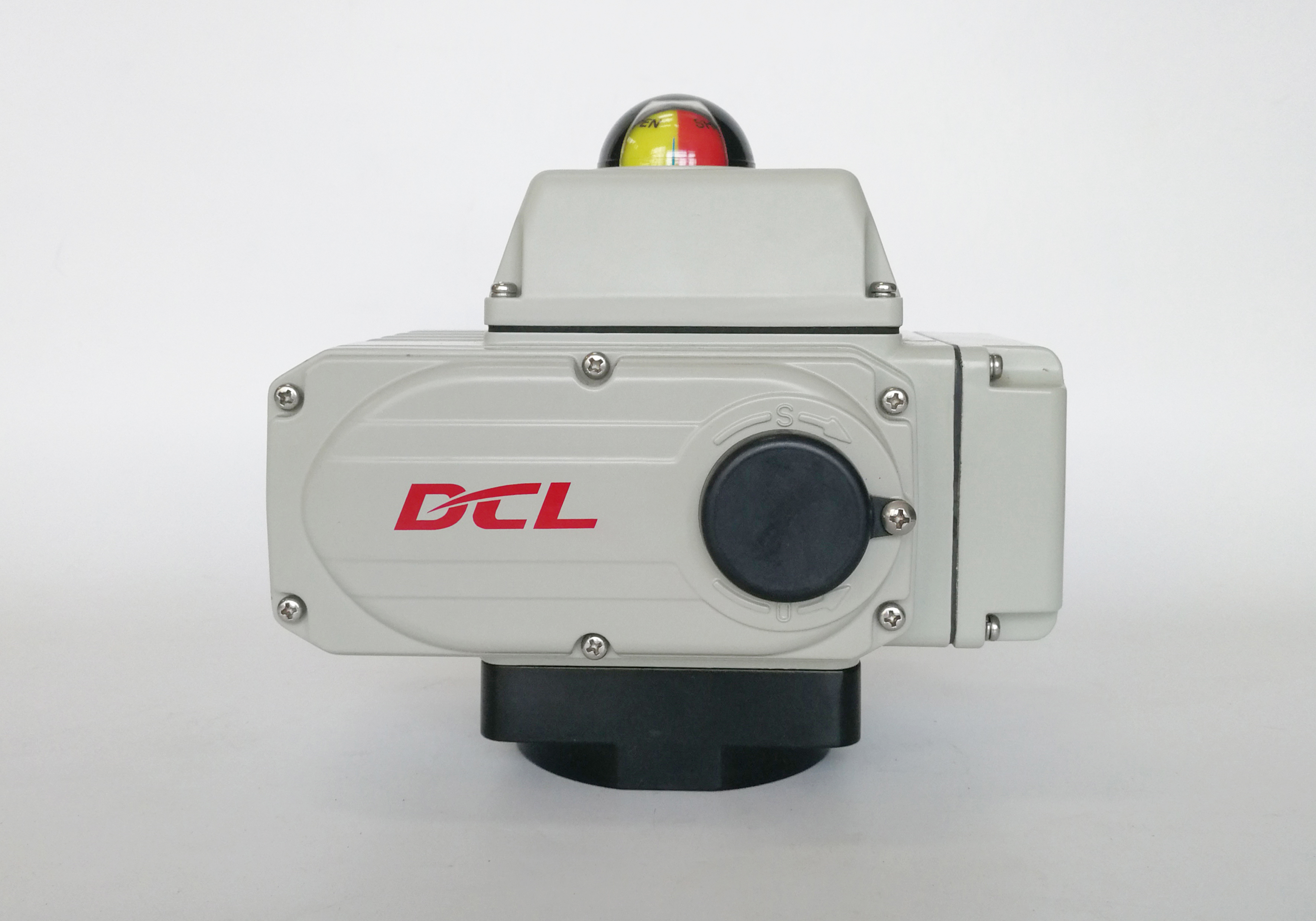

Attuatore compatto CSA 30S 100Nm con funzionamento a 1/4 di giro e limiti meccanici

Attuatore compatto a induzione reversibile non ventilato

Caratteristiche

• Funzionamento a 1/4 di giro con finecorsa meccanici
• Automatizza valvole a sfera e a farfalla per regolare o interrompere il flusso
• Il settore dell'ingranaggio a vite senza fine in lega di bronzo è molto durevole e resistente all'attrito ad alta forza
• Oltre 10000 cicli completi di apertura e chiusura con carico nominale completo e un ciclo di lavoro dell'80%
• Dimensioni compatte per spazi limitati con alloggiamento in lega di alluminio resistente agli agenti atmosferici IP67/tipo 4X
• Robusta lega di alluminio con protezione anticorrosione e rivestimento in poliestere legato termicamente
• Treno di ingranaggi interamente metallico con ingranaggio a vite senza fine autobloccante
• Indicatore visivo della posizione della valvola
• Due finecorsa elettrici per confermare la posizione della valvola, non è necessario un freno aggiuntivo
• Override manuale con maniglia Allen
• Certificato CSA/conforme UL/marchio CE/testato RoHS 3.0
• Aggiornamento: I modelli con alimentazione DC12V DCL-02, DCL-05, DCL-10 e DCL-20 hanno ottenuto la certificazione CSA.
• Aggiornamento: I modelli con alimentazione DC24V DCL-100/200/300 hanno ottenuto la certificazione CSA.

Descrizione

Gli attuatori elettrici compatti DCL sono progettati per una facile integrazione nei moderni sistemi di automazione degli edifici e HVAC. Comunemente abbinati a valvole a farfalla, forniscono un controllo preciso della temperatura interna, del volume d'aria, del flusso d'acqua e dell'equilibrio dei sistemi idronici.

Modulazione ad alta frequenza e lunga durata
Per applicazioni che richiedono un posizionamento frequente e preciso della valvola, gli attuatori DCL utilizzano motori per impieghi gravosi con un ciclo di lavoro fino al 70%. Ciò consente una modulazione frequente e un posizionamento ripetuto, mantenendo prestazioni stabili per periodi operativi prolungati. Il loro design meccanico ed elettrico durevole aiuta a ridurre i requisiti di manutenzione e supporta un costo totale di proprietà inferiore durante la vita utile dell'attuatore.

Funzionamento affidabile per applicazioni interne ed esterne
Progettati per ambienti HVAC esigenti, gli attuatori elettrici compatti DCL sono adatti sia per installazioni interne che esterne. È possibile integrare un riscaldatore anticondensa opzionale per aiutare a prevenire l'accumulo di umidità interna e ridurre il rischio di corrosione correlata alla condensa.

Conformità agli standard internazionali di sicurezza
Gli attuatori elettrici HVAC DCL sono testati in conformità con i requisiti UL e CSA applicabili e sono coperti dalla certificazione CSA. Sono inoltre verificati in modo indipendente da SGS per la conformità ai requisiti CE e RoHS, supportando l'uso in progetti internazionali di automazione degli edifici e HVAC.
