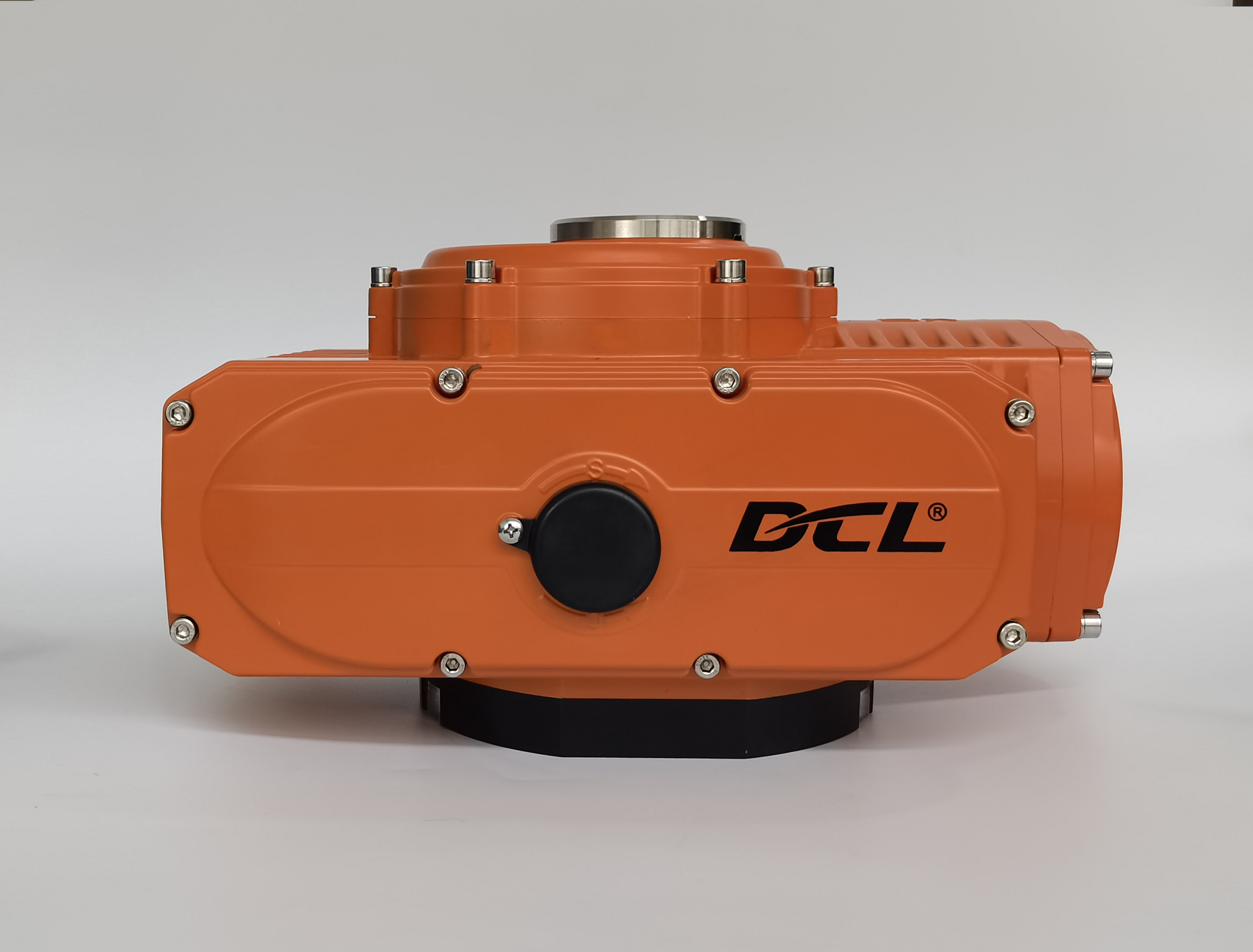

CSA IP68 DC24V 1000Nm 2000/3000Nm Attuatore di valvola a prova di esplosione

• Angolo di rotazione ≤360° regolabile con finecorsa elettrici
• Grado antideflagrante ExdIICT4 per sistema a zona e gruppo C, D T4 per sistema a divisione
• Indicatore visivo di posizione della valvola in acciaio inox con lente in vetro temperato da 10 mm
• Custodia rigida in lega di alluminio pressofuso per resistere all'elevata pressione esplosiva all'interno
• Motore asincrono a gabbia di scoiattolo completamente chiuso per impieghi gravosi con trattamento antincendio
• Azionamento manuale con maniglia a brugola/volantino opzionale
• Paraolio scheletro a doppio labbro e guarnizione O-ring per garantire un grado di protezione IP68
• Montaggio diretto standard ISO 5211
• Aggiornamento: i modelli di alimentazione DC24V DCL-Ex100, DCL-Ex200 e DCL-Ex300 hanno ottenuto la certificazione CSA.

L’intera gamma di attuatori elettrici antideflagranti DCL ha ottenuto la certificazione CSA.

L'attuatore elettrico antideflagrante DCL-Ex100 è un dispositivo di azionamento idraulico a quarto di giro per impieghi gravosi, progettato specificamente per zone infiammabili ed esplosive ad alto rischio, dotato di un angolo di rotazione regolabile di 0-90°. Funzionando in condizioni standard, questo modello eroga 1000 Nm di coppia (con tempi di corsa di 30S o 50S) e offre una riserva di coppia massima fino a 1300 Nm, consentendogli di azionare senza problemi valvole a farfalla fino a DN300 o valvole a sfera fino a DN200. Per resistere agli ambienti petrolchimici e petroliferi e del gas più severi, la robusta custodia utilizza una precisa tecnica di giunzione ignifuga con margine di cucitura circolare; non solo raggiunge un grado di protezione fisica sommergibile IP68, ma detiene anche certificazioni di sicurezza globali complete, tra cui ATEX/IECEx (Ex db h IIC T4 Gb e Ex h tb IIIC T135°C Db) e CSA nordamericana (Classe I, Divisione 1, Gruppi C e D T5/T6). Per quanto riguarda l'integrazione meccanica e il controllo elettrico, questa unità compatta da 14,5 Kg è dotata di una base di montaggio per installazione diretta conforme a ISO5211 (che fornisce flange F10/F12 e attacchi quadrati 22×22 mm o 27×27 mm per altezze dello stelo della valvola ≤40 mm) e supporta diversi ingressi di alimentazione come 24 V CC (113 W), 110 V/220 V CA (120 W) e 380 V CA (90 W). A seconda dei requisiti di automazione del sito, i team di ingegneri possono configurare l'attuatore con un servocontroller analogico da 4-20 mA, un dispositivo di protezione da sovracoppia, un riscaldatore di deumidificazione PTC, comunicazione Modbus o un modulo di ritorno di sicurezza, creando un circuito di controllo di sicurezza ad alta precisione ed esente da manutenzione in temperature ambientali complesse che vanno da -25°C a +55°C.
