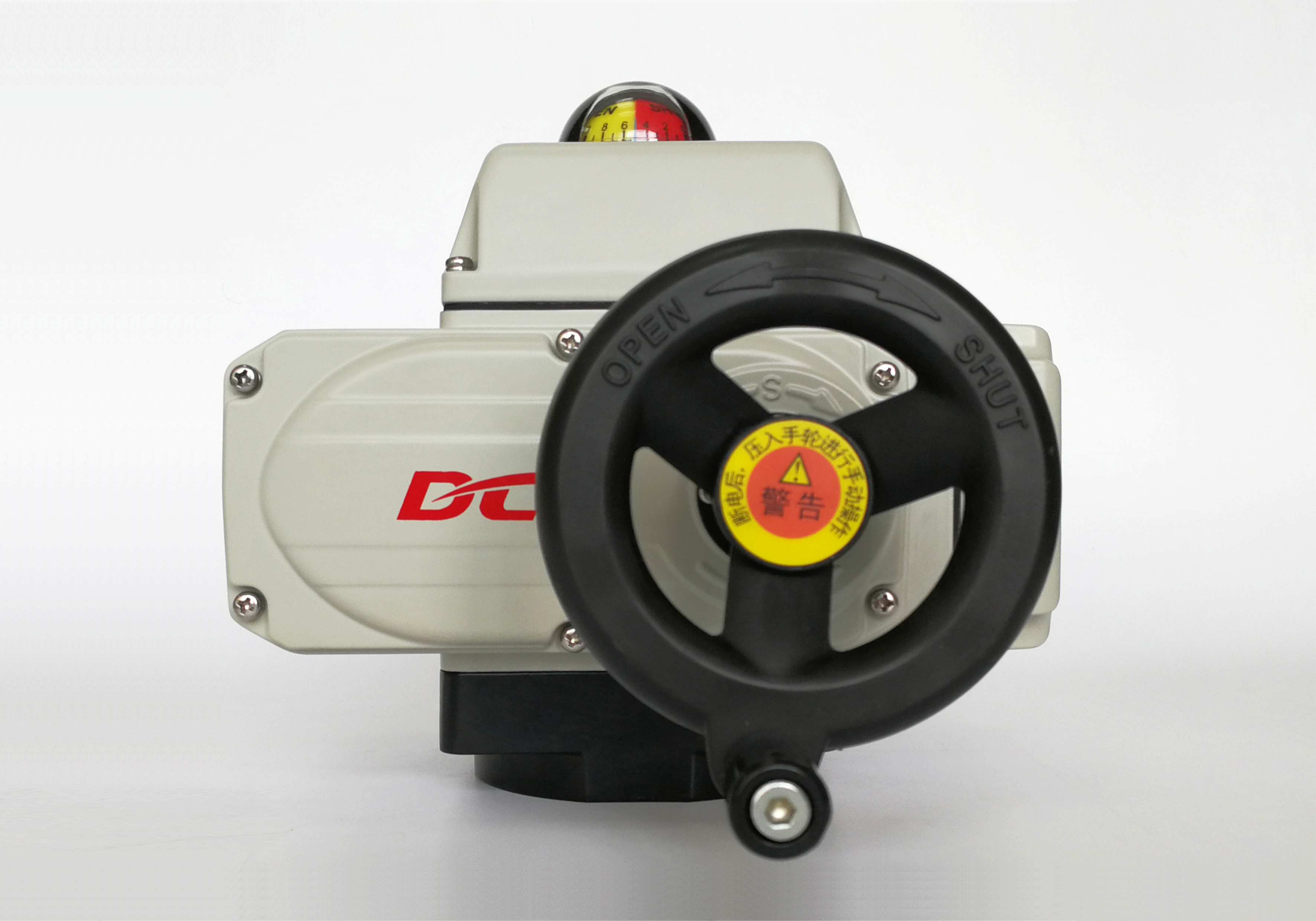

Attuatore per valvola a sfera e valvola a farfalla a quarto di giro CE CSA 30S 100Nm
| Luogo di origine | WUHAN, CINA |
|---|---|
| Marca | DCL |
| Certificazione | CE/ROHS/CSA/IP67 |
| Numero di modello | DCL azionatore completamente elettrico |
| Quantità di ordine minimo | 1 pezzo |
| Imballaggi particolari | Cartone/Pallet |
| Tempi di consegna | 7 giorni lavorativi |
| Termini di pagamento | D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione | 5000 pezzi/mese |
Dettagli
| Alimentazione elettrica | 24VAC/110VAV/220VAC/380VAC/24VDC | Angolo di installazione | 360° |
|---|---|---|---|
| Tempo/coppia standard | 15s a 75s/18nm a 2500nm/160in.lbs a 22125in.lbs | Peso totale | Da 1,2 kg a 20 kg |
| Potenza del motore | 6W a 140 W. | Temperatura ambiente | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. |
| Grado di protezione | IP67 NEMA4/4X | ||
| Evidenziare | Attuatore per valvola a farfalla certificato CE CSA,valvola a sfera a un quarto di giro da 100 Nm,attuatore compatto con certificazione CE |
||
Descrizione di prodotto
Motore a induzione reversibile non ventilato con attuatore compatto
Caratteristiche
- Funzionamento a 1/4 di giro con limiti meccanici
- Automatizza valvole a sfera e valvole a farfalla per regolare o interrompere il flusso
- Il settore dell'ingranaggio a vite senza fine in lega di bronzo è molto durevole e resistente all'attrito ad alta forza
- Oltre 10000 cicli completi di apertura e chiusura con carico nominale completo e ciclo di lavoro all'80%
- Dimensioni compatte per spazi limitati con alloggiamento in lega di alluminio resistente agli agenti atmosferici IP67/tipo 4X
- Protezione anticorrosione robusta lega di alluminio con rivestimento in poliestere legato termicamente
- Treno di ingranaggi interamente in metallo con vite senza fine autobloccante
- Indicatore visivo della posizione della valvola
- Due finecorsa elettrici per confermare la posizione della valvola, nessun freno aggiuntivo richiesto
- Override manuale con maniglia Allen
- Certificato CSA/conforme UL/marchio CE/testato RoHS 3.0
Descrizione
Gli attuatori elettrici compatti DCL sono ampiamente utilizzati nell'industria HVAC, comunemente abbinati a valvole a farfalla per la regolazione della temperatura interna, del volume d'aria, del flusso d'acqua e dell'equilibrio idraulico nei sistemi di automazione degli edifici.
Per ottenere una regolazione della temperatura ad alta precisione, DCL integra motori per impieghi gravosi con unciclo di lavoro dell'80%in questi attuatori, supportando una modulazione continua e ad alta frequenza. La loro durata ultra-lunga semplifica la manutenzione post-vendita e riduce sostanzialmente i costi operativi a lungo termine.
Costruiti per condizioni di lavoro difficili, gli attuatori consentono l'installazione sia interna che esterna. È disponibile anche un riscaldatore anticondensa opzionale per prevenire danni da umidità e corrosione.
Per la sicurezza globale e prestazioni affidabili, tutti gli attuatori HVAC DCL sono sottoposti a rigorosi test secondo gli standard UL e CSA e detengono la piena certificazione CSA. Sono inoltre conformi CE e RoHS, con conformità verificata da SGS.
Specifiche
| Tipo di attuatore | Tempo/Coppia Standard | Tempo/Coppia Opzionale | Angolo di rotazione (Max.range) | Peso totale | Alimentazione | Circuito di controllo selezionato |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° Regolabile | 1.2Kg | DC24V/AC24V AV110V/AC220V | Tipi A/B/E/G |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° Regolabile | 2.5Kg | DC24V/AC24V AV110V/AC220V/AC380V | Tipi A/B/C/D/E/F/G/H |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° Regolabile | 4.5Kg | DC24V/AC24V AV110V/AC220V/AC380V | Tipi A/B/C/D/E/F/G/H |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° Regolabile | 9Kg | DC24V/AC24V AV110V/AC220V/AC380V | Tipi A/B/C/D/E/F/G/H |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5Kg | |||
| DCL-60 | 45S/600Nm | 10Kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0~90° Regolabile | 19Kg | AV110V/AC220V/AC380V | Tipi A/B/C/D/E/F/H |
| DCL-200 | 90S/2000Nm | 19.5Kg | ||||
| DCL-300 | 110S/3000Nm | 20Kg | ||||
| Elenco dei parametri di prestazione del tipo di regolazione (Tipo E) | ||||||
| DCL-MZZ | 18Nm | 3 giri | 1.2Kg | DC24V | Tipo MZZ | |
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0~90° Regolabile | 4.5Kg | DC24V±10% | Tipo GE |
| DCL-40GE | 30S/100~600Nm | 15S/100~400Nm | 9.5Kg | |||
