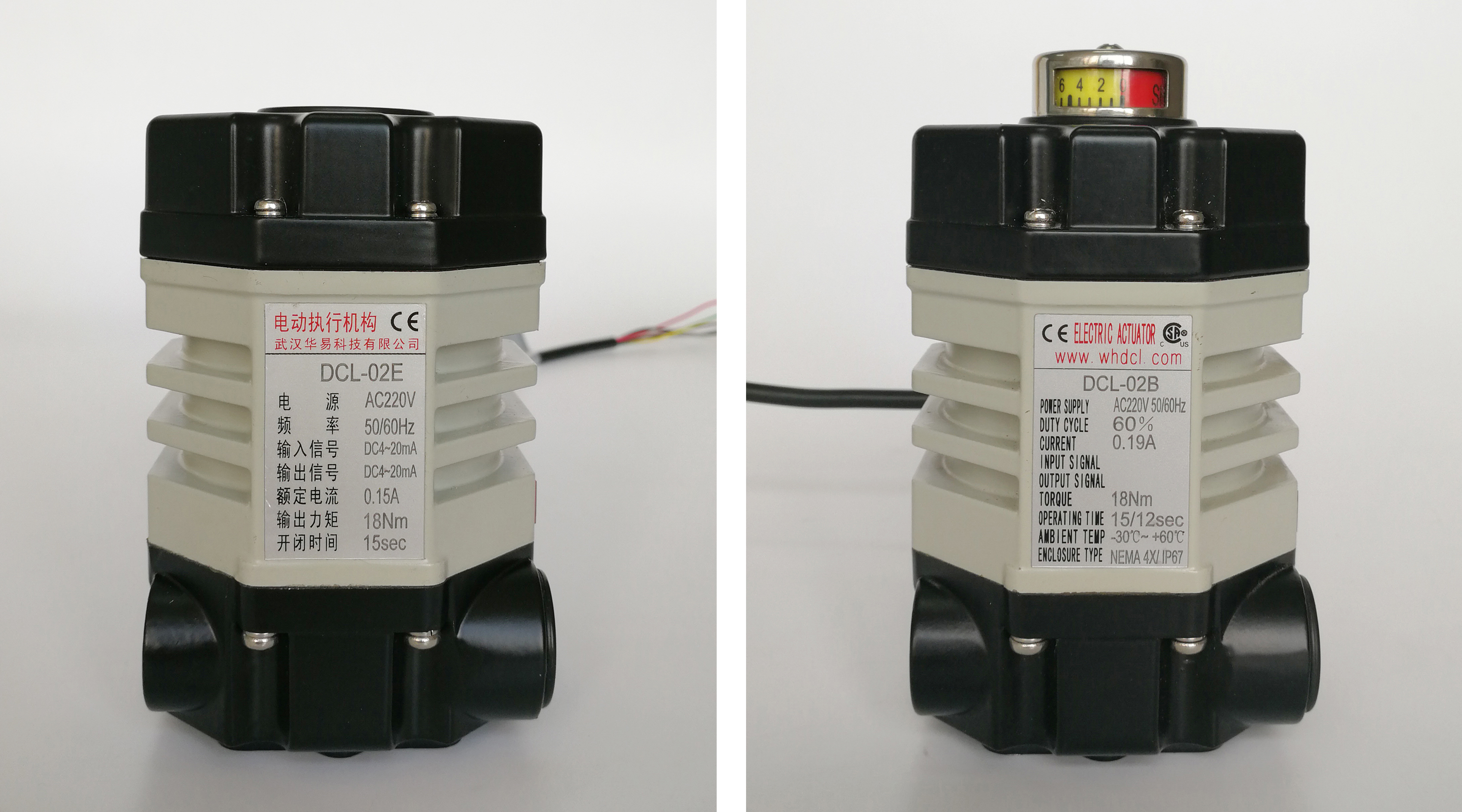

Attuatore Elettrico Valvola a Farfalla Super Miniatura 15S 18Nm
Dettagli
| Tempo/coppia standard | 15s/18nm | Tempo/coppia opzionale | 7s/9nm 60s/18nm |
|---|---|---|---|
| Peso totale | 1,2 kg | Alimentazione elettrica | 24VAC/110VAC/220VAC |
| Potenza del motore | 6 W | Temperatura ambiente | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. |
| Angolo di installazione | 360° | Grado di protezione | IP67 NEMA4/4X |
| Evidenziare | Attuatore di valvola a farfalla 15S,attuatore elettrico in miniatura 18Nm,azionatore di valvola a farfalla compatta |
||
Descrizione di prodotto
Attuatore elettrico miniaturizzato super coppia con due finecorsa ausiliari
Descrizione
Il DCL-02B può essere utilizzato per azionare valvole o bracci oscillanti con un angolo di gamma completa non superiore a 90 gradi. Il motore viene arrestato automaticamente da cam interne che colpiscono i finecorsa. Vengono aggiunti due ulteriori finecorsa ausiliari a contatto passivo per confermare la posizione della valvola. Dimensioni molto compatte con design unico, l'azionamento dell'ultimo stadio con ingranaggio a vite senza fine per garantire l'autobloccaggio.
DCL fornisce un servizio di progettazione personalizzata per alcuni requisiti speciali. Tutti gli attuatori della serie possono impostare una posizione intermedia aggiuntiva richiesta tra la posizione completamente aperta e completamente chiusa. Lo schema di cablaggio può essere progettato secondo le esigenze del cliente. L'attuatore con posizione intermedia è comunemente utilizzato in applicazioni che richiedono una posizione di controllo intermedia preimpostata, come la valvola a sfera a 3 vie di tipo T. Gli attuatori sono testati secondo rigorosi standard UL e CSA e certificati da CSA.
Specifiche
Parametri di prestazione
| Parametro | DCL-02 | DCL-MZZ (Giri multipli) | |||
|---|---|---|---|---|---|
| DC24V | AC24V | AC110V | AC220V | ||
| Tipo | DCL-02 | DCL-MZZ(Giri multipli) | |||
| Potenza | DC24V | AC24V | AC110V | AC220V | DC24V |
| Potenza motore | 8W | 6W | 6W | 6W | 20W |
| Corrente nominale | 0.7A | 1.3A | 0.3A | 0.15A | 1.1A |
| Tempo/Coppia standard | 15S/18Nm | 18Nm | |||
| Tempo/Coppia opzionale | 7S/9Nm 60S/18Nm | ||||
| Angolo di rotazione o giri | 0～900 | 3 giri/min | |||
| Circuito di controllo disponibile | Tipo G | Tipo A,B | Tipo A,B ,E , | ||
| Peso totale | 1.2kg | ||||
| Resistenza di isolamento | 100MΩ/250VDC | 100MΩ/500VDC | 100MΩ/250VDC | ||
| Classe di tensione di tenuta | 500VAC 1 minuto | 1500VAC 1 minuto | 500VAC 1 minuto | ||
| Classe di protezione | IP67 | ||||
| Angolo di installazione | 3600 a qualsiasi angolo | ||||
| Interfaccia elettrica | Cavo a 7 poli per connessione | ||||
| Temperatura ambiente | -25～+55℃ | ||||
| Fusibile | 2A | 3A | 1A | 1A | 2A |
Caratteristiche
- Funzionamento a quarto di giro
- Due finecorsa ausiliari per confermare la posizione della valvola
- Alloggiamento in alluminio pressofuso ad alta pressione e resistente con grado di protezione IP67 e NEMA 4X
- Motore non ventilato con elevata coppia di spunto e piccola forza d'inerzia
- Treno di ingranaggi autobloccante interamente in metallo, rimane nell'ultima posizione nota una volta persa l'alimentazione
- Indicatore di posizione valvola/indicatore piatto o indicatore convesso disponibile
- Comando manuale
- Installazione diretta standard ISO5211
- Certificato CSA secondo UL 429 e CSA C22.2, marchio CE
