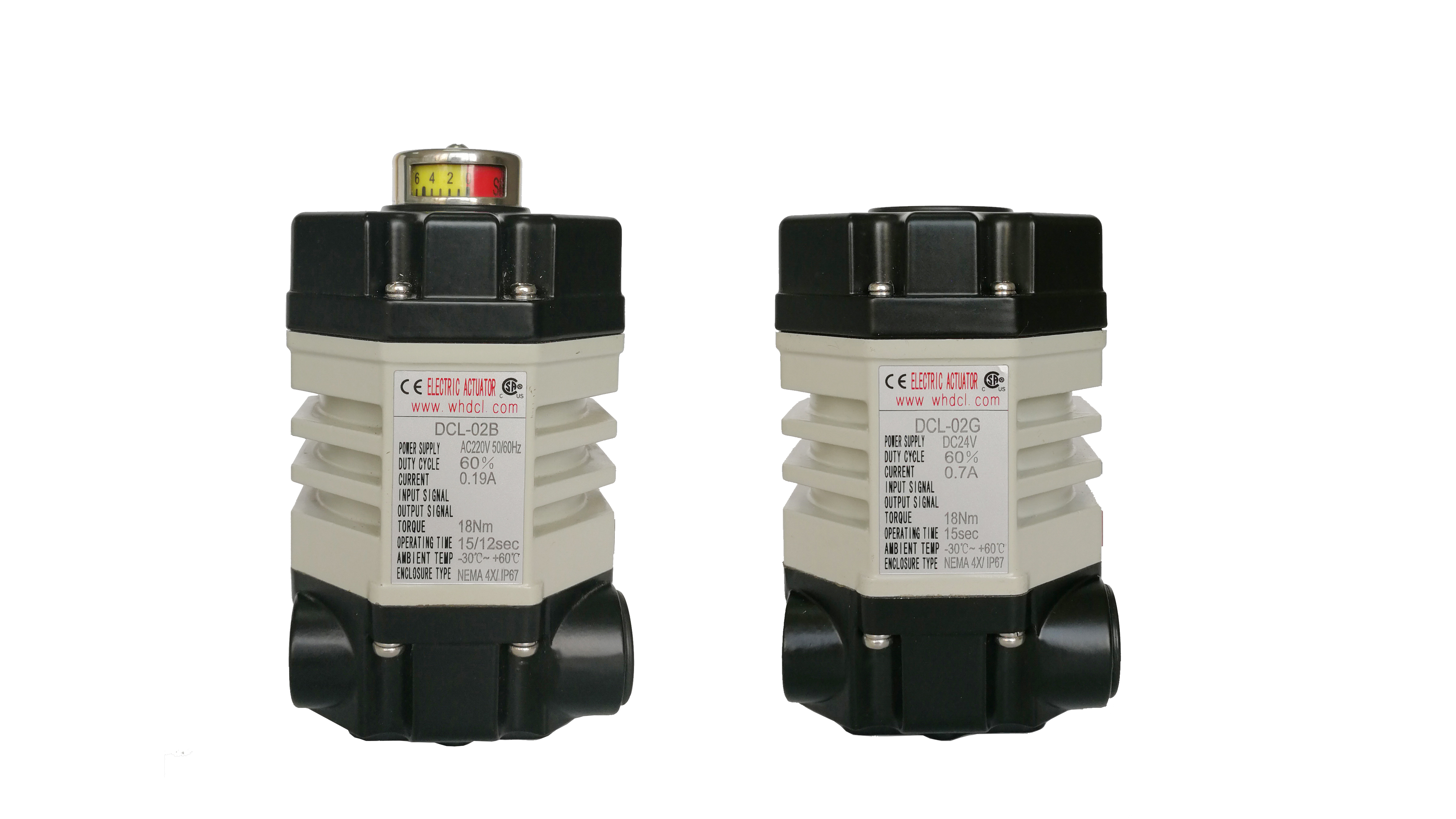

Attuatore elettrico CSA Super Torque Miniature 15S 18Nm

  • CSA Super Torque Miniature 15S 18Nm Electric Actuator
  • CSA Super Torque Miniature 15S 18Nm Electric Actuator
Luogo di origine WUHAN, CINA
Marca DCL
Certificazione CE/ROHS/CSA/IP67
Numero di modello DCL-02B
Quantità di ordine minimo 1 pezzo
Imballaggi particolari Cartone/Pallet
Tempi di consegna 7 giorni lavorativi
Termini di pagamento D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione 5000 pezzi/mese
Dettagli
Tempo/coppia standard 15s/18nm Tempo/coppia opzionale 7s/9nm 60s/18nm
Peso totale 1,2 kg Alimentazione elettrica 24VAC/110VAC/220VAC
Potenza del motore 6 W Temperatura ambiente -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F.
Angolo di installazione 360° Grado di protezione IP67 NEMA4/4X
Lasciate un messaggio
Descrizione di prodotto
Attuatore elettrico miniaturizzato super coppia con due finecorsa ausiliari
Descrizione

Il DCL-02B è progettato per azionare valvole o bracci oscillanti con un angolo di rotazione fino a 90°. Il motore è dotato di un meccanismo di arresto automatico attivato da camme interne e finecorsa. Per una maggiore affidabilità, sono integrati due finecorsa ausiliari passivi aggiuntivi per fornire un feedback preciso sulla posizione della valvola.

Il suo design unico e ultra-compatto incorpora un riduttore a vite senza fine a stadio finale per garantire prestazioni di auto-bloccaggio superiori. DCL offre anche soluzioni personalizzate per soddisfare requisiti specifici; tutte le serie di attuatori possono essere configurate con una posizione intermedia programmabile tra gli stati completamente aperto e completamente chiuso. Inoltre, gli schemi di cablaggio possono essere adattati alle specifiche esigenze del cliente.

Gli attuatori con controllo di posizione intermedia sono ideali per applicazioni che richiedono la gestione di flussi multi-porta, come le valvole a sfera a 3 vie di tipo T. Tutte le unità sono rigorosamente testate e certificate da CSA per soddisfare i rigorosi standard UL e CSA.

Specifiche
Parametri di prestazione
Tipo DCL-02 DCL-MZZ (Giri multipli)
Alimentazione DC24V AC24V AC110V AC220V DC24V
Potenza motore 8W 6W 6W 6W 20W
Corrente nominale 0.7A 1.3A 0.3A 0.15A 1.1A
Tempo/Coppia standard 15S/18Nm 18Nm
Tempo/Coppia opzionale 7S/9Nm 60S/18Nm 　
Angolo di rotazione o giri 0～900 3 giri/min
Circuito di controllo disponibile Tipo G Tipo A,B Tipo A,B ,E , 　
Peso totale 1.2kg
Resistenza di isolamento 100MΩ/250VDC 100MΩ/500VDC 100MΩ/250VDC
Classe di tensione di tenuta 500VAC 1 minuto 1500VAC 1 minuto 500VAC 1 minuto
Classe di protezione IP67
Angolo di installazione 3600 a qualsiasi angolo
Interfaccia elettrica Cavo a 7 poli per connessione
Temperatura ambiente -25～+55℃
Fusibile 2A 3A 1A 1A 2A
Caratteristiche
  • Funzionamento a quarto di giro
  • Due finecorsa ausiliari per confermare la posizione della valvola
  • Alloggiamento in alluminio pressofuso ad alta pressione con finitura dura, resistente alle intemperie IP67 e NEMA 4X
  • Motore non ventilato con elevata coppia di spunto e piccola forza d'inerzia
  • Treno di ingranaggi autobloccante interamente in metallo, rimane nell'ultima posizione nota in caso di perdita di alimentazione
  • Indicatore di posizione valvola/indicatore piatto o indicatore convesso disponibile
  • Comando manuale
  • Installazione diretta standard ISO5211
  • Certificato CSA secondo UL 429 e CSA C22.2, marchio CE
