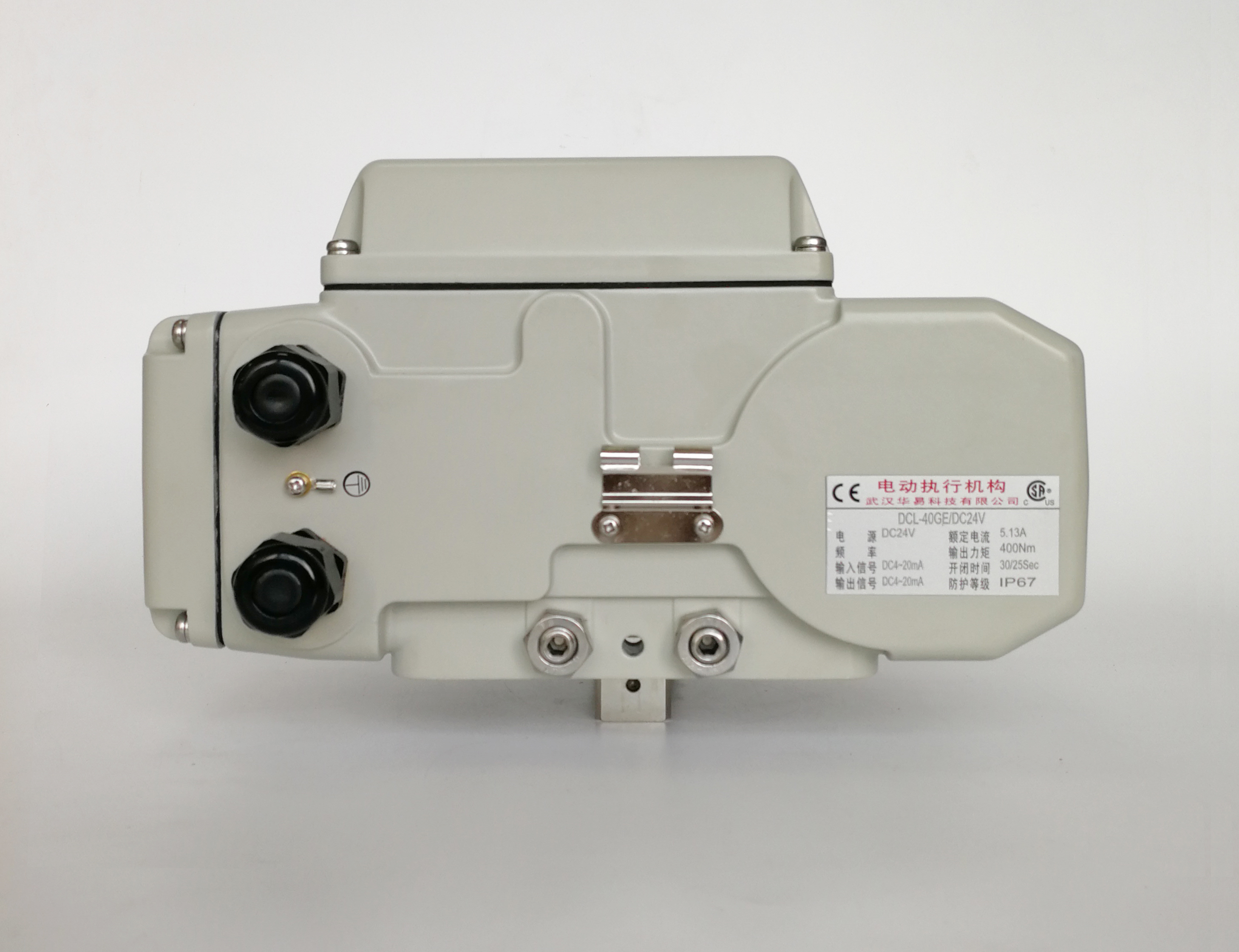

Attuatore rotante motorizzato regolabile 100Nm 360° 4~20mA IP67 24V DC

  • 100Nm Adjustable 360° 4~20mA IP67 24V DC Motorized Rotary Actuator
Luogo di origine WUHAN, CINA
Marca DCL
Certificazione CE/ROHS/CSA/IP67
Numero di modello DCL-10GE/40GE
Quantità di ordine minimo 1 pz
Imballaggi particolari Cartone/pallet
Tempi di consegna 7 giorni lavorativi
Termini di pagamento D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione 2000pcs/mese
Dettagli
Nome Attuatore rotante motorizzato a CC Caratteristica Protezione termica di sovraccarico
Alimentazione elettrica 24vdc Angolo di installazione 360°
Potenza del motore 30W/70W Temperatura ambiente -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F.
Tipo attuatore a quarto di giro Impermeabile Attuatore elettrico resistente alle intemperie IP67
Evidenziare

Attuatore rotativo a corrente continua di 100 Nm

,

Attuatore motorizzato regolabile a 360°

,

Attuatore rotante impermeabile IP67
Lasciate un messaggio
Descrizione di prodotto

Attuatore rotativo motorizzato a corrente continua con motore di isolamento di classe F / protezione da sovraccarico termico


Descrizione

Tutti gli attuatori elettrici DCL sono dotati di ingranaggi a vermi in lega di rame appositamente formulati.Gli ingranaggi a vermi DCL sono pezzi fusti realizzati interamente in lega di bronzo. Questo design integrato aumenta notevolmente la resistenza strutturale e la resistenza all'usura..
Nell'attuatore elettrico, il terminale di stadio finale è tipicamente il componente più vulnerabile.il che significa che la sua durata determina direttamente la durata di vita dell'attuatore.Per affrontare questo punto critico, la DCL ha progettato un'attrezzatura a vermi di diametro maggiore con un raggio esteso.Questa progettazione riduce efficacemente la forza esercitata su ciascun dente degli ingranaggi sotto lo stesso carico di coppia, e quando combinato con la costruzione in lega di bronzo, offre un'eccezionale affidabilità e una durata di vita prolungata.
Inoltre, il deflusso degli ingranaggi ha un impatto significativo sia sul rumore della trasmissione che sulla durata meccanica.Il team dedicato di ingegneria della qualità dei fornitori (SQE) di DCL implementa un rigoroso controllo della qualità in entrata per tutti i componentiOgni copertura, cuscinetto, ingranaggio e componente elettronica viene sottoposta a un'ispezione approfondita prima di essere immagazzinata.garantire prestazioni coerenti e durata a lungo termine per l'intera gamma di attuatori elettrici DCL.

Specificità:

Parametri delle prestazioni


Tipo DCL-10GE DCL-40GE
　 DC24V ± 10% DC24V ± 10%
Potenza del motore 30W 70W
Corrente massima 3.3A 1.8A 8.9A 6.6A
Tempo di azione 15S 30S 15S 30S
Torsione di uscita 0️100Nm opzionale 100 ¢400Nm opzionale 100 ¢600Nm facoltativo
Peso totale 4.5 kg 9.5 kg
Segnale di ingresso 4️20mADC
Segnale di uscita 4️20mADC
Errore di base non più di ± 1%
Errore reciproco Non più dell'1%
Spazio morto 0.5~5.0% regolabile
Caratteristica di ammortizzazione 0 volte
Errore ripetuto nell' attuatore ≤1%
Angolo di svolta 0️900Regolabile
Resistenza isolante 100MΩ/250VDC
Classe di tensione resistente 500VAC 1 minuto
Classe di protezione Protezione IP67
Angolo di installazione 3600in qualsiasi angolo
Interfaccia elettrica Due connettori G1/2 a prova di watt,uno per la linea di alimentazione e uno per la linea di segnale
Temperatura ambiente - 25️+55°C
Funzione facoltativa Calore/interruttore di contatto passivo/indicatore a cupola



Caratteristiche

  • Funzionamento a quarto turno modulato da potenza 24VDC
  • La coppia può essere impostata con precisione entro un certo intervallo
  • Segnale multi-entrata commutabile in un unico pacchetto di controllo intelligente
  • Calibrazione automatica con segnale di monitoraggio della posizione di uscita continua come standard
  • Motore senza spazzole a corrente continua a carico pesante con bassa temperatura in aumento, durata di vita più lunga, fornisce una coppia di avvio elevata e una forza di inerzia molto bassa
  • Controllo della coppia di prova e protezione contro la coppia eccessiva per corrente
  • Cassa resistente alle intemperie IP 67 in robusta lega di alluminio, protezione contro polvere e acqua
  • Tutti gli ingranaggi metallici con ingranaggi a vermi a chiusura automatica
  • ISO 5211 Installazione diretta
  • Standard UL/elenco CSA/marchio CE/conformità RoHS 3

Attuatore rotante motorizzato regolabile 100Nm 360° 4~20mA IP67 24V DC 0
