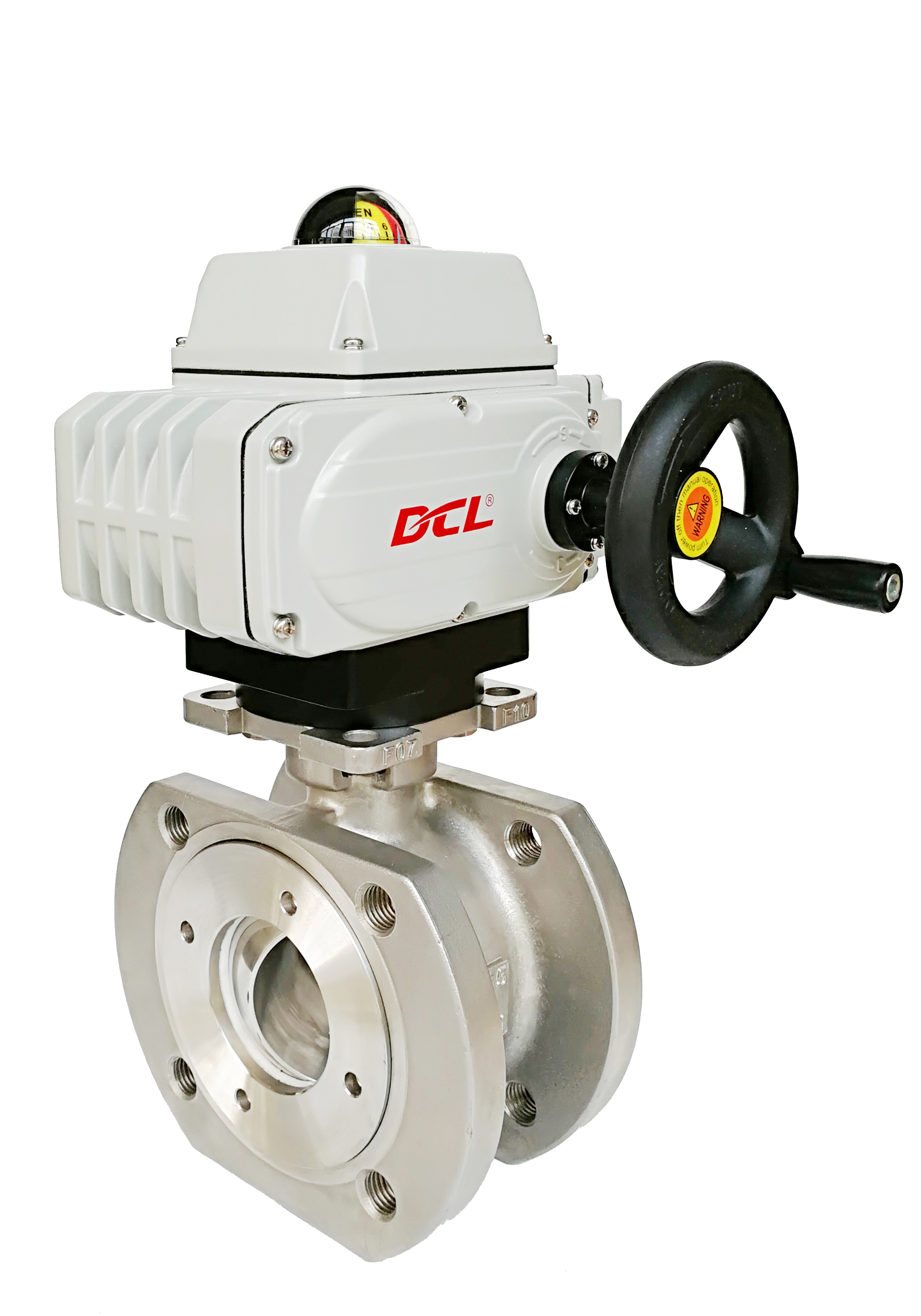

Valvola a sfera da 400 Nm DC24V 9,5 kgAttuatore compatto

Caratteristiche

• Funzionamento a quarto turno con limiti meccanici
• Protezione idraulica resistente IP67 e robusta con alluminio fuso a stampa/prova al 100% in acqua
• Due interruttori di limite ausiliari per confermare la posizione della valvola
• Indicatore visivo della posizione della valvola/piatto o convesso
• Controllo manuale/ruota manuale facoltativo
• Componente di riscaldamento elettronico PTC facoltativo per l'anticondensazione
• Protezione da sovraccarico termico motore pesante con protezione da surriscaldamento PTC
• Verme di ingranaggio auto-bloccante fa attuatore rimane nella sua ultima posizione quando la potenza perde
• Protezione contro coppia eccessiva è facoltativa per gli attuatori con coppia superiore a 100 Nm
• Tasto di spegnimento di emergenza locale opzionale
• CSA certificato per norma UL/marchio CE

Descrizione

Gli attuatori elettrici della serie comune DCL sono tipicamente utilizzati per azionare dispositivi a quarto di giro come valvole farfalla, valvole a sfera, ammortizzatori o bracci oscillanti.il motore azionerà un cambio interamente in metallo il cui ultimo stadio è un set di ingranaggi a vermiL'albero di uscita ruota di 90° e le camme interne attivano gli interruttori di limite per fermare automaticamente il motore al termine del percorso.il motore ruota nella direzione opposta per riportare l'uscita alla sua posizione originale.

Tutti gli attuatori DCL utilizzano una ruota di vermi in lega di rame (bronzo) resistenza all'usura, e durabilità complessiva.

Nei tipici attuatori elettrici, il componente più vulnerabile è l'ingranaggio a vermi di stadio finale o l'ingranaggio a spinta, perché si trova più vicino all'uscita e quindi sopporta la maggiore coppia e attrito.In altre parole..., la progettazione e il materiale dell'attrezzatura a vermi determinano in modo critico la vita utile dell'attuatore.

Il DCL migliora la longevità in due modi:

• Progettazione della ruota di vermi a raggio ampio (braccio lungo) ️ aumentando il raggio effettivo, per una data coppia si riduce la forza radiale sui denti degli ingranaggi,riducendo così lo stress per dente e riducendo l'usura e la stanchezza.

• L'uso di una ruota di vermi in bronzo (legato di rame) e non solo di una placcata, elimina il rischio di usura o di sfumatura.buona conformità sotto il contatto scorrevole, e comportamento di attrito stabile per una lunga durata di vita.

Di conseguenza, la combinazione di DCL con una ruota di vermi di grande diametro in bronzo accoppiata a un albero di vermi adeguatamente indurito e trattato con precisione fornisce un sistema affidabile, duraturo,trasmissione a basso rumore con durata di vita significativamente prolungata rispetto agli attuatori che utilizzano ingranaggi placcati o di dimensioni ridotte.
