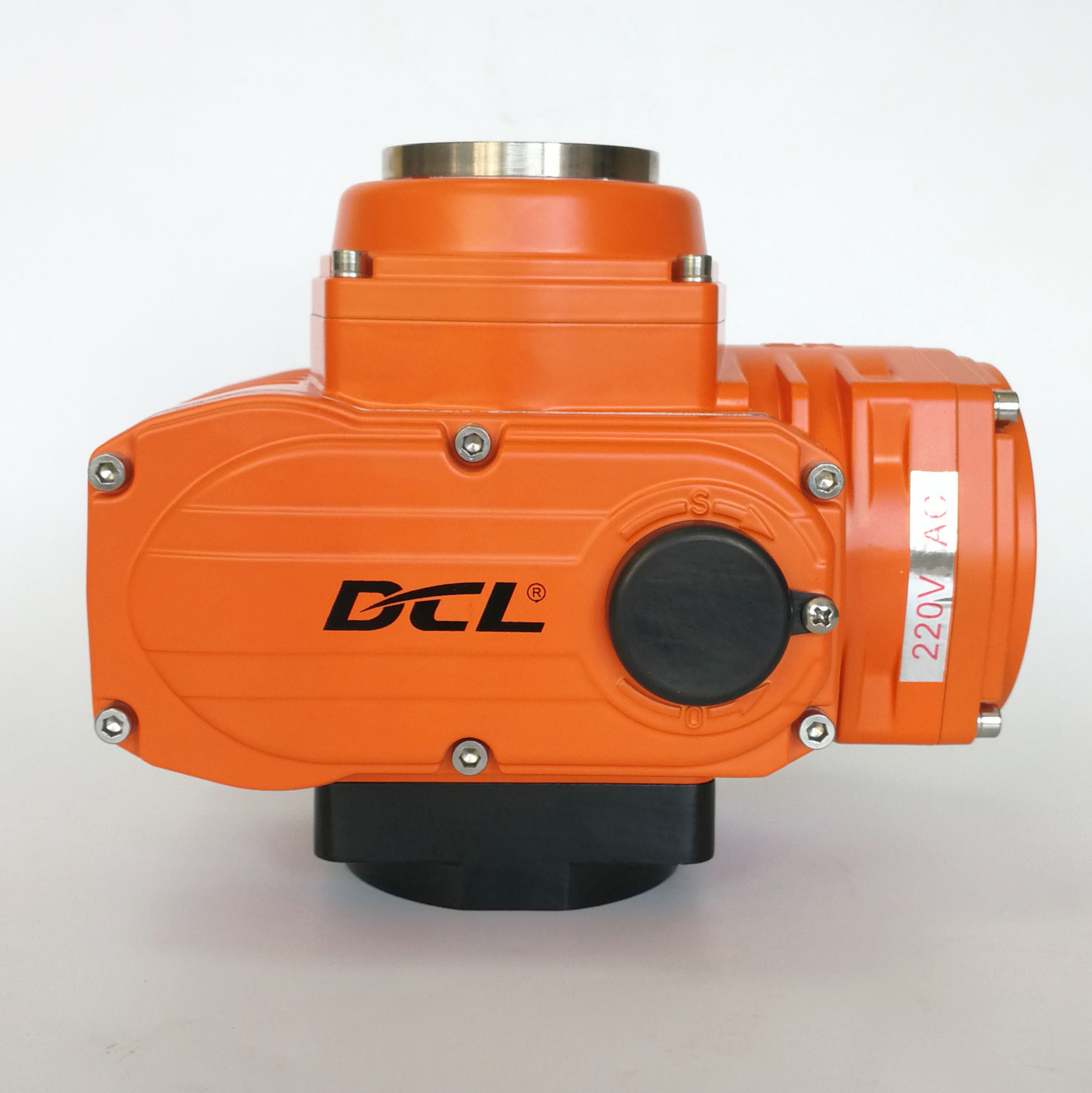

Modulazione dell'attuatore di valvola a prova di esplosione ExdIIBT4 24V

  • Modulating ExdⅡBT4 24V Explosion Proof Valve Actuator
  • Modulating ExdⅡBT4 24V Explosion Proof Valve Actuator
Luogo di origine WUHAN, CINA
Marca DCL
Certificazione CE/ROHS/CSA/IP67
Numero di modello DCL-Ex10GE/Ex40GE
Quantità di ordine minimo 1PC
Imballaggi particolari Cartone/pallet
Tempi di consegna 7 giorni lavorativi
Termini di pagamento D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione 2000pcs/month

Contattami per campioni gratuiti e coupon.

whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
Coppia di torsione standard 0Nm a 600Nm Tempo standard 20s a 45s
Segnale in ingresso 4-20mA/2-10V/1-5V Segnale in uscita 4-20mA
Grado protetto contro le esplosioni ExdIIBT4/gruppo C, D T4 Grado di protezione IP68 NEMA 4X
Alimentazione elettrica 24VDC Peso totale 3kg a 10kg
Potere del motore 13W a 70W Angolo dell'installazione 360°
Temperatura ambiente -25℃~+55℃/-13°F~+131°F
Evidenziare

Attuatore di valvola a prova di esplosione 24V

,

Attuatore di valvola ExdIIBT4
Lasciate un messaggio
Descrizione di prodotto

Attuatore elettrico rotativo DC a prova di esplosione / grado T4 ExdIIB per la zona 1 e la divisione 1



Caratteristiche

  • Tipo di modulazione alimentato da 24VDC, funzionamento a quarto turno
  • La coppia può essere impostata con precisione entro un certo intervallo
  • Motore a spazzola a corrente continua ad uso pesante con aumento di temperatura inferiore, durata più lunga, fornire una coppia di avvio elevata e una forza di inerzia molto bassa
  • Controllo della coppia di prova e protezione contro la coppia eccessiva per corrente
  • Componente di riscaldamento elettronico PTC per prevenire la condensazione nell'attuatore
  • Imballaggio di controllo proporzionale in plastica di resina intelligente
  • Protezione IP 68 resistente all'acqua, robusta, in lega di alluminio, contro polvere e acqua
  • Traino di ingranaggi a vermi a blocco automatico, senza necessità di un freno aggiuntivo
  • Conformità alla norma UL per il sistema di zone e divisioni/marchio ATEX/CE/RoHS 3



Descrizione

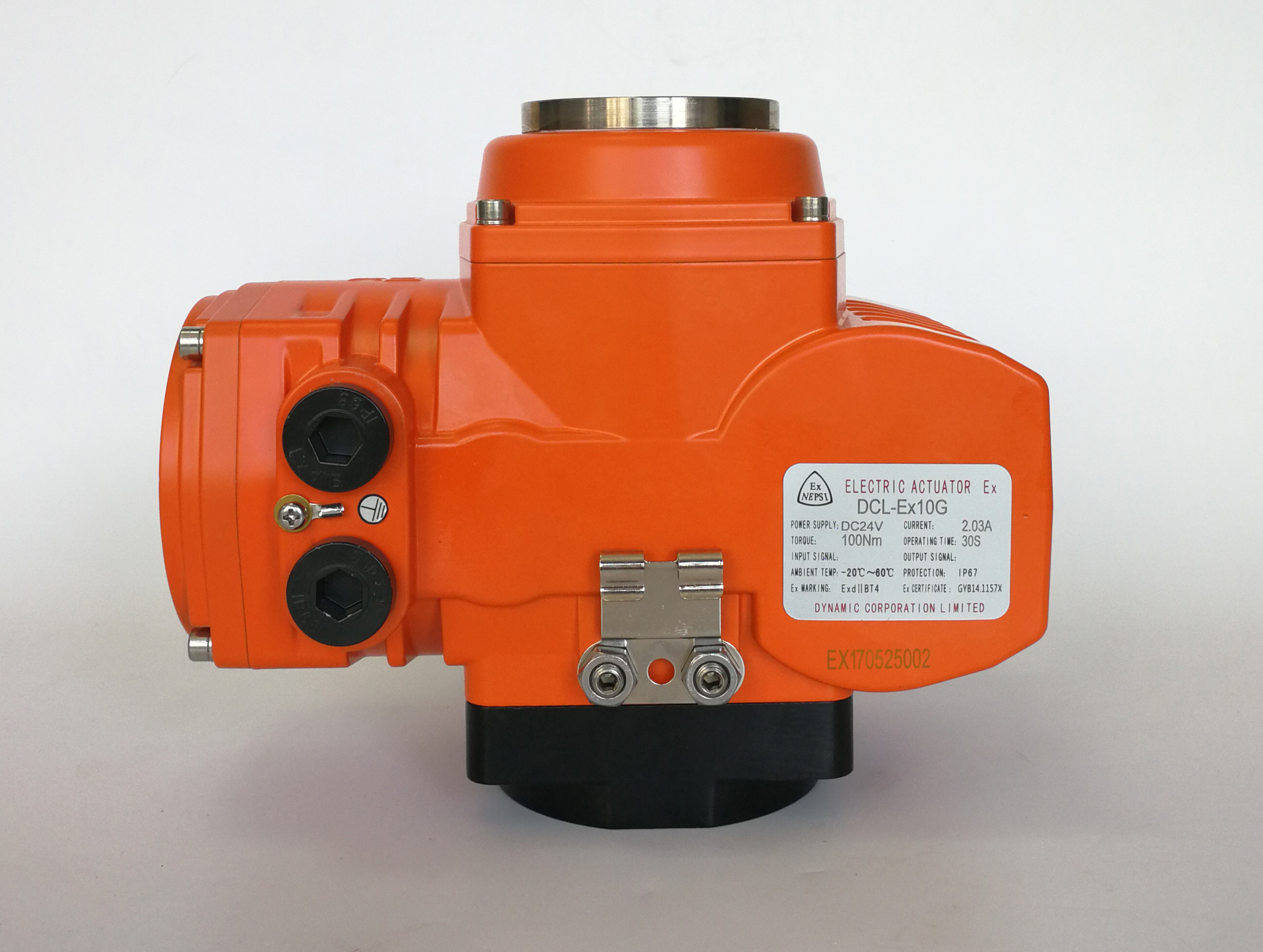

Il DCL-Ex10GE/Ex40GE è un attuatore elettrico motorizzato a potenza 24VDC.Controller completamente alimentato per proteggere l'elettronica dalle vibrazioni e dall'umidità. Le superfici di collegamento a tappo del tipo cilindro con spazio e lunghezza a prova di fiamma sono conformi alle norme ATEX, UL e CSA.L'indicatore di posizione della valvola è coperto da vetro temperato da 10 mm che può mantenere la resistenza a temperature estremamente elevate e estremamente basse per garantire una visione chiara anche in caso di incendio. Il riscaldatore anti-condensazione è opzionale per proteggere l'attuatore dall'umidità.

Gli attuatori elettrici DCL a prova di esplosione sono ampiamente utilizzati per l'ambiente di gas esplosivi.Il grado T4 richiede che la temperatura della superficie esterna della camera più elevata sia inferiore a 135°C ((300F), in qualunque condizione. Tenendo conto di un tampone per eventuali errori, la temperatura impostata per la diminuzione della potenza del motore è di 125°C (~ 282F).dove è la parte con il più alto aumento di temperatura dell'intero attuatore, invece di fuori motore, per garantire al 100% che la temperatura della superficie esterna non superi il grado T4 richiesto.

Gli attuatori elettrici a prova di esplosione sono in fase di test CSA e saranno certificati da CSA nel terzo trimestre 2020.





Specificità

Tipo di attuatore Tempo standard/torsione Tempo/corrente opzionale L'angolo di rotazione (max.range) Peso totale Fornitore di energia Circuito di controllo selezionato
DCL-Ex05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360° regolabile 30,0 kg Dati di riferimento per la misurazione del rischio Tipi di A/B/C/D/E/F/G/H
DCL-Ex10 30S/100Nm 15S/50Nm 60S/100Nm 0~90° regolabile 50,0 kg Dati di riferimento per la misurazione del rischio Tipi di A/B/C/D/E/F/G/H
DCL-Ex20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° regolabile 5.5 kg L'indicatore di potenza deve essere conforme alle prescrizioni di cui all'allegato 3 del presente regolamento. Tipi di A/B/C/D/E/F/G/H
DCL-Ex40 30S/400Nm 15S/200Nm 60S/400Nm 0~90° regolabile 9.5 kg L'indicatore di potenza deve essere conforme alle prescrizioni di cui all'allegato 3 del presente regolamento. Tipi di A/B/C/D/E/F/G/H
DCL-Ex60 45S/600Nm   0~90° regolabile 10 kg L'indicatore di potenza deve essere conforme alle prescrizioni di cui all'allegato 3 del presente regolamento. Tipi di A/B/C/D/E/F/G/H



Tipo di attuatore Valvola farfalla≤PN1,0MPa) Valvola a sfera ((≤PN1,6MPa) Valvola di ventilazione ((≤PN0,1MPa)
DCL-Ex05 DN50~65 DN40 DN50~80
DCL-Ex10 DN80~100 DN50~65 DN100~200
DCL-Ex20 DN125~150 DN80~100 DN250~300
DCL-Ex40 DN200 DN125 DN350~450
DCL-Ex60 DN250 DN 150 DN500~600

 Modulazione dell'attuatore di valvola a prova di esplosione ExdIIBT4 24V 0Modulazione dell'attuatore di valvola a prova di esplosione ExdIIBT4 24V 1Modulazione dell'attuatore di valvola a prova di esplosione ExdIIBT4 24V 2
